17.7-19.7GHz WR-42 WAVEGUIDE CUPLER

17.7-19.7GHz WR-42 WAVEGUIDE CUPLER

ขั้นต่ำ: 5 ชิ้น
ราคา: negotiable
วิธีการชำระเงิน: L/C, D/A, D/P, T/T
ความสามารถในการจัดหา: 500
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
Vinncom
ได้รับการรับรอง
ISO 9000 ROHS
หมายเลขรุ่น
VN-WGCP-1719-WR72-3dB
หมายเลขชิ้นส่วน:
VN-WGCP-1719-WR72-3dB
ความถี่ในการทำงาน (GHz):
17.7-19.7
การสูญเสียการแทรก (dB):
2.7~3.9
การสูญเสียกลับ (dB):
≥18เดซิเบล
คลัป(เดซิเบล):
2.7~3.9
การแยก(เดซิเบล):
≥20
เน้น:

17.7-19.7GHz คอปเลอร์นําคลื่น

,

เครื่องเชื่อมทิศทาง WR-42

,

เครื่องเชื่อม RF waveguide พร้อมรับประกัน

รายละเอียดสินค้า

17.7-19.7GHz WR-42 WAVEGUIDE CUPLER

  • อุปกรณ์ปาสิฟิก ไม่ต้องการพลังงานภายนอก

  • ผลงานที่มั่นคงเหนือจากอุณหภูมิและการสั่น

  • VSWR ที่ยอดเยี่ยมในทุกท่าเรือ (เมื่อสิ้นสุดอย่างถูกต้อง)



วิธีการใช้เครื่องเชื่อมคลื่น(วิธีการใช้)

  1. ระบุทุก 4 ท่าเรือรางวัล
    Aเครื่องเชื่อมคลื่นมีจุดติดป้ายชัดเจน: Input, Through/Output, Coupled และ Isolated

  2. เชื่อมต่อสายหลักในลําดับรางวัล
    ใส่ aเครื่องเชื่อมคลื่นโดยตรงไปยังสายส่ง โดยที่ท่าทางเข้ามุ่งหน้าไปยังแหล่ง และท่าทางผ่านมุ่งหน้าไปยังภาระ

  3. ปิดท่าเรือที่แยกตัวรางวัล
    ตลอดเวลาปิดท่าเรือแยกของเครื่องเชื่อมคลื่นด้วยความตรงกันภาระทางคลื่นเพื่อป้องกันการสะท้อนและรักษาความเป็นแนวทาง

  4. เชื่อมต่อพอร์ตที่เชื่อมต่อกับตัวตรวจจับรางวัล
    ติดต่อเครื่องวัดพลังงาน, เครื่องวิเคราะห์สเปคตรัม, หรือไดโอเดสตรวจจับเครื่องเชื่อมคลื่นสําหรับการเก็บตัวอย่างสัญญาณ

  5. สังเกตทิศทางการจับคู่รางวัล
    Aเครื่องเชื่อมคลื่นมีการระบุด้วยลูกศรที่แสดงทิศทางไปข้างหน้า; การติดตั้งด้านหลังจะลดการเชื่อมต่อกับท่าทางที่ตั้งใจ

  6. ประเภทของฟลานจ์รางวัล
    Aเครื่องเชื่อมคลื่นจําเป็นต้องมีชนิด flange เดียวกัน (UG, CPR, cover หรือ choke) กับส่วนที่เหลือของระบบนําคลื่น

  7. การตรวจสอบพลังงานระดับรางวัล
    ก่อนที่จะใช้เครื่องเชื่อมคลื่น, ตรวจสอบทั้งกําลังเฉลี่ยและกําลังสูงสุดสําหรับสายหลัก

  8. ตรวจสอบค่าการเชื่อมรางวัล
    เลือก aเครื่องเชื่อมคลื่นด้วยปริมาณสัมพันธ์ที่เหมาะสม (ตัวอย่างเช่น 10 dB สําหรับการเก็บตัวอย่างพลังงานสูง, 40 dB สําหรับการติดตามระดับต่ํา)





เลขส่วน VN-WGCP-1719-WR72-3dB
ความถี่ในการทํางาน (GHz) 17.7-197
ความสูญเสียการใส่ (dB) 2.7~39
การสูญเสียผลตอบแทน (dB) ≥ 18 dB
การเชื่อม ((dB) 2.7~39
การแยกตัว ((dB) ≥20
อินเตอร์เฟซ WR42 (BJ220)

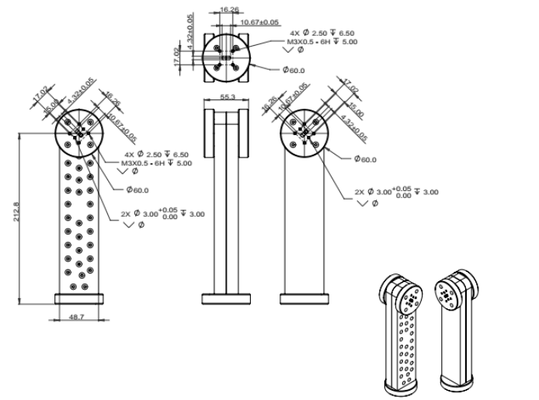

ขนาด ((mm) ดังต่อไปนี้
อุณหภูมิการทํางาน (°C) -40 ~ + 80
ความชื้นสัมพัทธ์ 5% ~ 90%
ความสอดคล้องกับ ROHS ใช่







17.7-19.7GHz WR-42 WAVEGUIDE CUPLER
