698-2700MHz N คอปเลอร์ทิศทางหญิง

698-2700MHz N คอปเลอร์ทิศทางหญิง

MOQ: 5 ชิ้น
ราคา: negotiable
payment method: L/C, D/A, D/P, T/T
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
Vinncom
ได้รับการรับรอง
RoHS/ISO9000
หมายเลขรุ่น
VN-DC-0727-ON
ความถี่ในการทำงาน (MHz):
698-2700
ความต้านทาน (โอห์ม):
50
VSWR:
≤1.25
IM3 (เดซิเบล @ 2×43dBm):
-150 / -155 / -161/-165
การใช้งาน:
ในร่มกลางแจ้ง
ระดับการคุ้มครอง:
IP65
เน้น:

IP65 RF การเชื่อมต่อทิศทาง

,

VSWR RF การเชื่อมโยงทิศทาง

,

VSWR rf คอปเลอร์

รายละเอียดสินค้า

698-2700MHz N คอปเลอร์ทิศทางหญิง

  • การกํากับสูง
  • PIM ดีถึง -165@43dBm*2
  • การสูญเสียผลตอบแทนที่ดี



 VN-DC-0727-ON-xxx.pdf

เลขส่วน VN-DC-0727-ON
ความถี่ในการทํางาน (MHz) 698-2700
อัตราต่อต้าน (โอม) 50
VSWR ≤ 1.25
การเชื่อมต่อ (dB) ± 08 ± 08 ± 08 ± 08 ± 10 ± 10 ± 12 ± 15
ความสูญเสียการใส่ (dB) ≤ 205 ≤ 1.6 ≤ 1.4 ≤0.8 ≤0.7 ≤0.3 ≤0.3 ≤0.2
การแยกแยก (dB) ≥ 25 ≥26 ≥27 ≥ 30 ≥35 ≥ 40 ≥45 ≥ 55
IM3 (dBc @ 2×43dBm) -150 / -155 / -161/-165
การใช้งาน ภายในและภายนอก
ระดับการคุ้มครอง IP65
อุณหภูมิการทํางาน (°C) -40 ~ + 80
อินเตอร์เฟซ N หญิง
พลังการจัดการ (Watt, max) 300
พลังงานสูงสุด (Watt, max) 1200
ขนาด (มม) ((L × W × H ยกเว้นเครื่องเชื่อม) 122 × 48 × 22
น้ําหนักสะสม(g) 330 ± 20
ขนาดบรรจุ (mm,L × W × H) 180 × 75 × 30
ขนาดกระเป๋าบรรจุ (mm,L × W × H) 400 × 380 × 170
ความสอดคล้องกับ ROHS ใช่

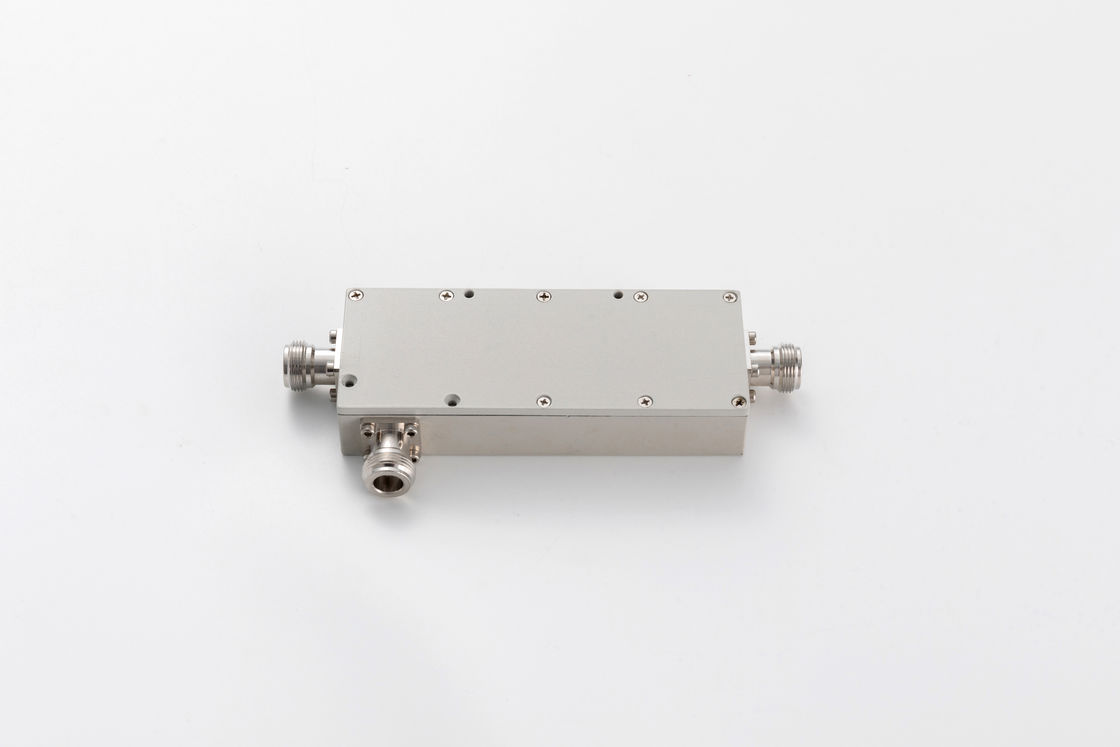

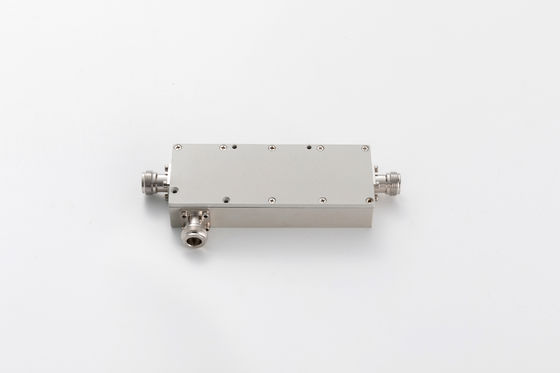

698-2700MHz N คอปเลอร์ทิศทางหญิง 0698-2700MHz N คอปเลอร์ทิศทางหญิง 1



คอปเลอร์ทิศทางเป็นอุปกรณ์ที่ใช้โดยเฉพาะในสาขาเทคโนโลยีวิทยุพวกมันเชื่อมต่อพลังงานไฟฟ้าแม่เหล็กในสายส่งที่กําหนดไว้ กับท่าทางที่ทําให้สัญญาณสามารถใช้ในระบบวิทยุอื่น หรืออุปกรณ์วิทยุต่อไปคุณลักษณะสําคัญของสายเชื่อมทิศทางคือมันเชื่อมพลังงานที่ไหลไปในทิศทางหนึ่งเท่านั้น พลังงานที่เข้าสู่ท่าออกเชื่อมต่อกับท่าแยก แต่ไม่ใช่ท่าเชื่อมคอปเลอร์ทิศทางที่ออกแบบเพื่อแบ่งพลังงานเท่าเทียมกันระหว่างสองพอร์ตเรียกว่า คอปเลอร์ไฮบริดตัวอย่างเช่น เครื่องเชื่อมไฮบริด 3dB

คอปเลอร์ทิศทางของ Vinncom มีการออกแบบที่แตกต่างกัน เช่น ไมโครสตริปไลน์, อากาศ-ดีเอเลคทริค, หนังบาง, คู่นําคลื่น เป็นต้น

คอปเลอร์ทิศทางมีการใช้งานมากมาย เช่น การให้ตัวอย่างสัญญาณสําหรับการวัดหรือติดตาม, การตอบสนอง, การรวมอาหารเข้าและออกจากแอนเทนนา,บริการส่งสัญญาณสําหรับระบบเคเบิลและ/หรือระบบแอนเทนนากระจาย เช่นทีวีเคเบิลการครอบคลุมสัญญาณมือถือและแยกสัญญาณที่ส่งและรับในระบบโทรคมนาคม
