รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Vinncom
ได้รับการรับรอง: RoHS/ISO9000
หมายเลขรุ่น: VN-DC-05560-OPx
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: negotiable
เงื่อนไขการชำระเงิน: ที/ที, แอล/C, ดี/เอ, ดี/พี
ความถี่ในการทำงาน (MHz): |
550-6000 |
เครื่องเชื่อม: |
4.3-10 หญิง |
VSWR: |
≤1.35 |
พิม: |
-150/-155/-161/-165 |
กำลังการจัดการ (วัตต์, สูงสุด): |
500 |
ระดับการคุ้มครอง: |
IP65 |
ความถี่ในการทำงาน (MHz): |
550-6000 |
เครื่องเชื่อม: |
4.3-10 หญิง |
VSWR: |
≤1.35 |
พิม: |
-150/-155/-161/-165 |
กำลังการจัดการ (วัตต์, สูงสุด): |
500 |
ระดับการคุ้มครอง: |
IP65 |

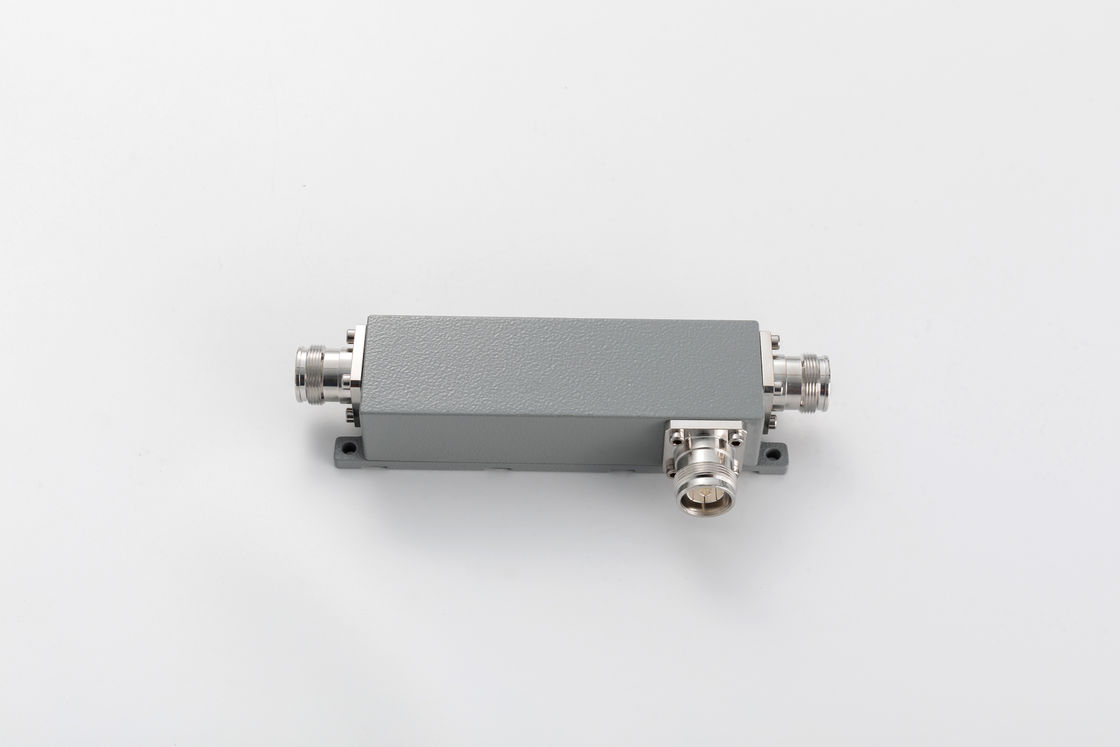

550-6000MHz 4.3-10 คอปเลอร์ทิศทางหญิง
| เลขส่วน | VN-DC-05560-OPx | ||||||||||||
| ความถี่ในการทํางาน (MHz) | 550-6000 | ||||||||||||
| อัตราต่อต้าน (โอม) | 50 | ||||||||||||
| VSWR | ≤ 1.35 | ||||||||||||
| การเชื่อมต่อ (dB) | 5 ± 14 | 6 ± 14 | 7 ± 14 | 8 ± 14 | 10 ± 16 | 15 ± 16 | 20 ± 18 | ||||||
| ความสูญเสียการใส่ (dB) | ≤ 25 | ≤ 1.8 | ≤ 1.5 | ≤ 1.2 | ≤ 1.1 | ≤0.4 | ≤ 22 | ||||||
| การแยกแยก (dB) | ≥ 21 | ≥ 22 | ≥23 | ≥ 24 | ≥26 | ≥31 | ≥35 | ||||||
| IM3 (dBc @ 2×43dBm) | - 150/-155/-161/-165 | ||||||||||||
| การใช้งาน | ภายใน/ภายนอก | ||||||||||||
| ระดับการคุ้มครอง | IP65 | ||||||||||||
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 | ||||||||||||
| อินเตอร์เฟซ | 4.3-10 หญิง | ||||||||||||
| พลังการจัดการ (Watt, max) | 500 | ||||||||||||
| พลังงานสูงสุด (Watt, max) | 1500 | ||||||||||||
| ขนาด (มม) ((L × W × H ยกเว้นเครื่องเชื่อม) | 127X40X31 | ||||||||||||
| น้ําหนักสะสม(g) | 550 ± 5% | ||||||||||||
| ขนาดบรรจุ (mm,L × W × H) | 190 × 80 × 45 | ||||||||||||
| ขนาดกระเป๋าบรรจุ (mm,L × W × H) | 430 × 400 × 105 | ||||||||||||
| ความสอดคล้องกับ ROHS | ใช่ | ||||||||||||
คอปเลอร์ทิศทางเป็นอุปกรณ์ที่ใช้โดยเฉพาะในสาขาเทคโนโลยีวิทยุพวกมันเชื่อมต่อพลังงานไฟฟ้าแม่เหล็กในสายส่งที่กําหนดไว้ กับท่าทางที่ทําให้สัญญาณสามารถใช้ในระบบวิทยุอื่น หรืออุปกรณ์วิทยุต่อไปคุณลักษณะสําคัญของสายเชื่อมทิศทางคือมันเชื่อมพลังงานที่ไหลไปในทิศทางหนึ่งเท่านั้น พลังงานที่เข้าสู่ท่าออกเชื่อมต่อกับท่าแยก แต่ไม่ใช่ท่าเชื่อมคอปเลอร์ทิศทางที่ออกแบบเพื่อแบ่งพลังงานเท่าเทียมกันระหว่างสองพอร์ตเรียกว่า คอปเลอร์ไฮบริดตัวอย่างเช่น เครื่องเชื่อมไฮบริด 3dB
คอปเลอร์ทิศทางของ Vinncom มีการออกแบบที่แตกต่างกัน เช่น ไมโครสตริปไลน์, อากาศ-ดีเอเลคทริค, หนังบาง, คู่นําคลื่น เป็นต้น
คอปเลอร์ทิศทางมีการใช้งานมากมาย เช่น การให้ตัวอย่างสัญญาณสําหรับการวัดหรือติดตาม, การตอบสนอง, การรวมอาหารเข้าและออกจากแอนเทนนา,บริการส่งสัญญาณสําหรับระบบเคเบิลและ/หรือระบบแอนเทนนากระจาย เช่นทีวีเคเบิลการครอบคลุมสัญญาณมือถือและแยกสัญญาณที่ส่งและรับในระบบโทรคมนาคม
