รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Vinncom
ได้รับการรับรอง: RoHS/ISO9000
หมายเลขรุ่น: VN-DC-0560-OPx-XXX
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: negotiable
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T
ความถี่ในการทำงาน (MHz): |
550-6000 |
ความต้านทาน (โอห์ม): |
50 |
VSWR: |
≤1.35 |
IM3 (เดซิเบล @ 2×43dBm): |
-150/-155/-161/-165 |
ระดับการคุ้มครอง: |
IP65 |
ความถี่ในการทำงาน (MHz): |
550-6000 |
ความต้านทาน (โอห์ม): |
50 |
VSWR: |
≤1.35 |
IM3 (เดซิเบล @ 2×43dBm): |
-150/-155/-161/-165 |
ระดับการคุ้มครอง: |
IP65 |

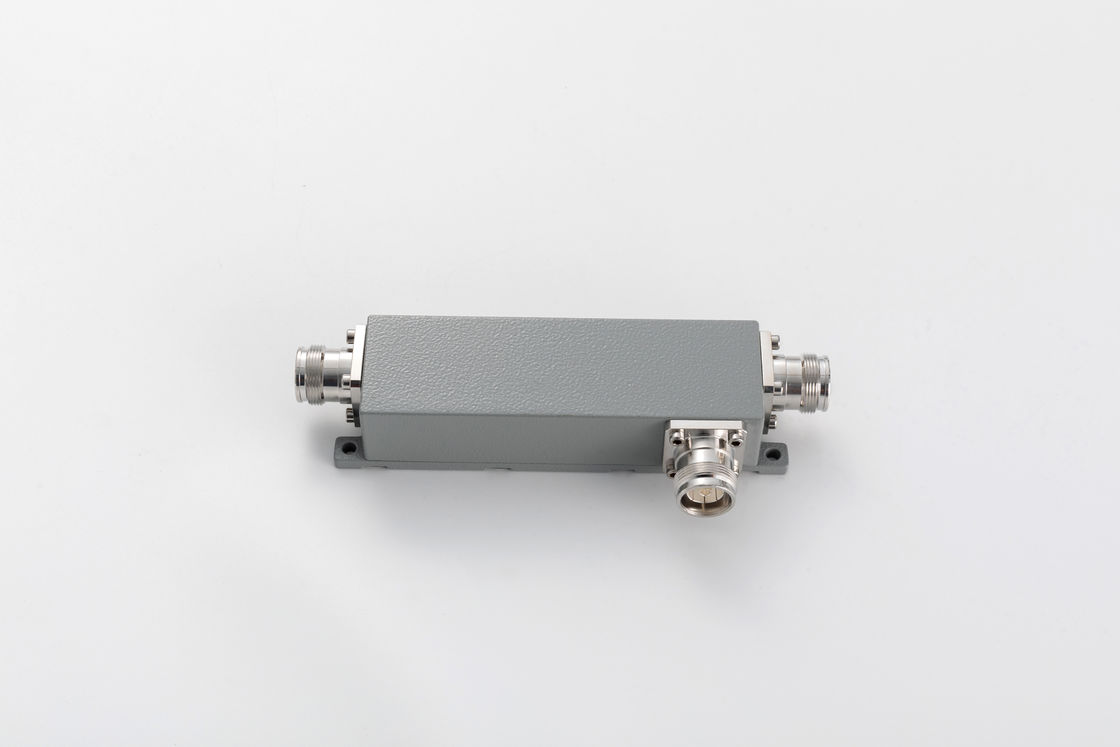

550-6000MHz 4.3-10 คอปเลอร์ทิศทางหญิง
| เลขส่วน | VN-DC-05560-OPx | ||||||
| ความถี่ในการทํางาน (MHz) | 550-6000 | ||||||
| อัตราต่อต้าน (โอม) | 50 | ||||||
| VSWR | ≤ 1.35 | ||||||
| การเชื่อมต่อ (dB) | 5 ± 14 | 6 ± 14 | 7 ± 14 | 8 ± 14 | 10 ± 16 | 15 ± 16 | 20 ± 16 |
| ความสูญเสียการใส่ (dB) | ≤ 25 | ≤ 1.8 | ≤ 1.5 | ≤ 1.2 | ≤ 1.1 | ≤0.4 | ≤0.22 |
| การแยกแยก (dB) | ≥ 21 | ≥ 22 | ≥23 | ≥ 24 | ≥26 | ≥31 | ≥35 |
| IM3 (dBc @ 2×43dBm) | - 150/-155/-161/-165 | ||||||
| การใช้งาน | ภายใน/ภายนอก | ||||||
| ระดับการคุ้มครอง | IP65 | ||||||
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 | ||||||
| อินเตอร์เฟซ | 4.3-10 หญิง | ||||||
| พลังการจัดการ (Watt, max) | 500 | ||||||
| พลังงานสูงสุด (Watt, max) | 1500 | ||||||
| ขนาด (มม) ((L × W × H ยกเว้นเครื่องเชื่อม) | 127X40X31 | ||||||
| น้ําหนักสะสม(g) | 550 ± 5% | ||||||
| ขนาดบรรจุ (mm,L × W × H) | 190 × 80 × 45 | ||||||
| ขนาดกระเป๋าบรรจุ (mm,L × W × H) | 430 × 400 × 105 | ||||||
คอปเลอร์ทิศทางเป็นอุปกรณ์ที่ใช้โดยเฉพาะในสาขาเทคโนโลยีวิทยุพวกมันเชื่อมต่อพลังงานไฟฟ้าแม่เหล็กในสายส่งที่กําหนดไว้ กับท่าทางที่ทําให้สัญญาณสามารถใช้ในระบบวิทยุอื่น หรืออุปกรณ์วิทยุต่อไปคุณลักษณะสําคัญของสายเชื่อมทิศทางคือมันเชื่อมพลังงานที่ไหลไปในทิศทางหนึ่งเท่านั้น พลังงานที่เข้าสู่ท่าออกเชื่อมต่อกับท่าแยก แต่ไม่ใช่ท่าเชื่อมคอปเลอร์ทิศทางที่ออกแบบเพื่อแบ่งพลังงานเท่าเทียมกันระหว่างสองพอร์ตเรียกว่า คอปเลอร์ไฮบริดตัวอย่างเช่น เครื่องเชื่อมไฮบริด 3dB
คอปเลอร์ทิศทางของ Vinncom มีการออกแบบที่แตกต่างกัน เช่น ไมโครสตริปไลน์,อากาศดียิเลคทริก,หนังบาง,คู่นําคลื่น เป็นต้น
คอปเลอร์ทิศทางมีการใช้งานมากมาย เช่น การให้ตัวอย่างสัญญาณสําหรับการวัดหรือติดตาม, การตอบสนอง, การรวมอาหารเข้าและออกจากแอนเทนนา,บริการส่งสัญญาณสําหรับระบบเคเบิลและ/หรือระบบแอนเทนนากระจาย เช่นทีวีเคเบิล,การครอบคลุมสัญญาณเคลื่อนที่ และการแยกสัญญาณที่ส่งและรับในระบบโทรคมนาคม
