รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Vinncom
ได้รับการรับรอง: RoHS/ISO9000
หมายเลขรุ่น: VN-DC-0738-OP
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: negotiable
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T
ความถี่ในการทำงาน (MHz): |
698-3800 |
VSWR: |
≤1.25 |
ความต้านทาน (โอห์ม): |
50 |
IM3 (เดซิเบล @ 2×43dBm): |
-150 / -155 / -160/-165 |
อินเตอร์เฟซ: |
4.3-10 หญิง |
กำลังการจัดการ (วัตต์, สูงสุด): |
500 |
ความถี่ในการทำงาน (MHz): |
698-3800 |
VSWR: |
≤1.25 |
ความต้านทาน (โอห์ม): |
50 |
IM3 (เดซิเบล @ 2×43dBm): |
-150 / -155 / -160/-165 |
อินเตอร์เฟซ: |
4.3-10 หญิง |
กำลังการจัดการ (วัตต์, สูงสุด): |
500 |

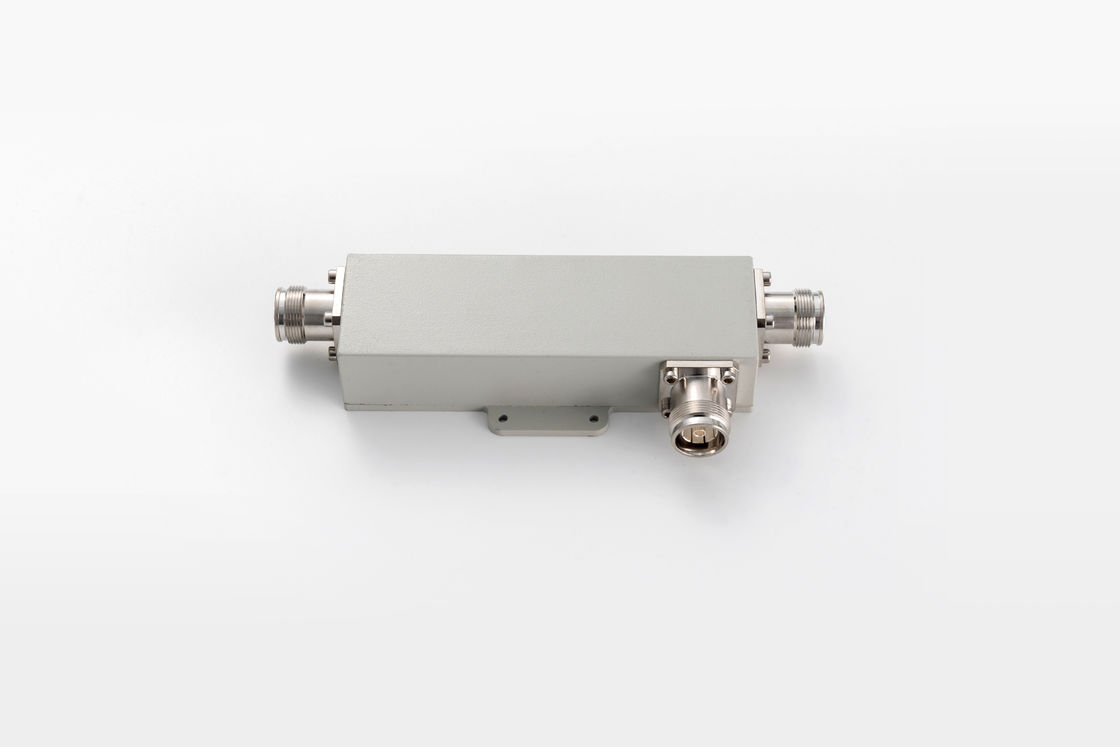

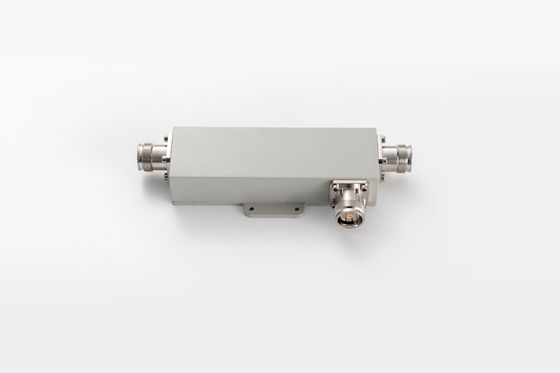

698-3800MHz 4.3-10 คอปเลอร์ทิศทางหญิง
| เลขส่วน | VN-DC-0738-OP | ||||||
| ความถี่ในการทํางาน (MHz) | 698-3800 | ||||||
| อัตราต่อต้าน (โอม) | 50 | ||||||
| VSWR | ≤ 1.25 | ||||||
| การเชื่อมต่อ (dB) | ± 08 | ± 08 | ± 09 | ± 10 | ± 10 | ± 12 | ± 15 |
| ความสูญเสียการใส่ (dB) | ≤ 205 | ≤ 1.65 | ≤ 1.45 | ≤0.8 | ≤0.5 | ≤0.22 | ≤0.2 |
| การแยกแยก (dB) | ≥23 | ≥ 24 | ≥ 25 | ≥ 28 | ≥33 | ≥ 38 | ≥45 |
| IM3 (dBc @ 2×43dBm) | -150 / -155 / -160/-165 | ||||||
| การใช้งาน | ภายในและภายนอก | ||||||
| ระดับการคุ้มครอง | IP65 | ||||||
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 | ||||||
| อินเตอร์เฟซ | 4.3-10 หญิง | ||||||
| พลังการจัดการ (Watt, max) | 500 | ||||||
| พลังงานสูงสุด (Watt, max) | 1500 | ||||||
| ขนาด (มม) ((L × W × H ยกเว้นเครื่องเชื่อม) | 136 × 44 × 30 | ||||||
| น้ําหนักสะสม(g) | 535 ± 20 | ||||||
| ขนาดบรรจุ (mm,L × W × H) | 190 × 80 × 45 | ||||||
| ขนาดกระเป๋าบรรจุ (mm,L × W × H) | 430 × 400 × 105 | ||||||
| ความสอดคล้องกับ ROHS | ใช่ | ||||||
คอปเลอร์ทิศทางเป็นอุปกรณ์ที่ใช้โดยเฉพาะในสาขาเทคโนโลยีวิทยุพวกมันเชื่อมต่อพลังงานไฟฟ้าแม่เหล็กในสายส่งที่กําหนดไว้ กับท่าทางที่ทําให้สัญญาณสามารถใช้ในระบบวิทยุอื่น หรืออุปกรณ์วิทยุต่อไปคุณลักษณะสําคัญของสายเชื่อมทิศทางคือมันเชื่อมพลังงานที่ไหลไปในทิศทางหนึ่งเท่านั้น พลังงานที่เข้าสู่ท่าออกเชื่อมต่อกับท่าแยก แต่ไม่ใช่ท่าเชื่อมคอปเลอร์ทิศทางที่ออกแบบเพื่อแบ่งพลังงานเท่าเทียมกันระหว่างสองพอร์ตเรียกว่า คอปเลอร์ไฮบริดตัวอย่างเช่น เครื่องเชื่อมไฮบริด 3dB
คอปเลอร์ทิศทางของ Vinncom มีการออกแบบที่แตกต่างกัน เช่น ไมโครสตริปไลน์, อากาศ-ดีเอเลคทริค, หนังบาง, คู่นําคลื่น เป็นต้น
คอปเลอร์ทิศทางมีการใช้งานมากมาย เช่น การให้ตัวอย่างสัญญาณสําหรับการวัดหรือติดตาม, การตอบสนอง, การรวมอาหารเข้าและออกจากแอนเทนนา,บริการส่งสัญญาณสําหรับระบบเคเบิลและ/หรือระบบแอนเทนนากระจาย เช่นทีวีเคเบิลการครอบคลุมสัญญาณมือถือและแยกสัญญาณที่ส่งและรับในระบบโทรคมนาคม
