| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | negotiable |
| วิธีการชำระเงิน: | L/C, D/A, D/P, T/T |
| ความสามารถในการจัดหา: | 500 |
14.4-15.35GHz WR-140 WAVEGUIDE CUPLER
Aเครื่องเชื่อมคลื่นเป็นอุปกรณ์ทิศทางสี่ประตูที่ปนเปรียบที่เก็บตัวอย่างส่วนหนึ่งของพลังไมโครเวฟที่เคลื่อนไหวในแนวรุกหลัก
Aเครื่องเชื่อมคลื่นประกอบด้วยสายนําคลื่นหลัก (สายหลัก) และสายนําคลื่นรอง (สายเชื่อม) โดยมีช่องเปิดหรือช่องเชื่อมตามผนังเดียวกัน
Aเครื่องเชื่อมคลื่นโอนส่วนที่กําหนดล่วงหน้าของพลังงานที่ตกมาจากสายหลักไปยังสายที่เชื่อมต่อ ขณะที่พลังงานที่เหลือยังคงผ่านสายหลัก
Aเครื่องเชื่อมคลื่นทํางานตามหลักการของการแทรกแซงคลื่นและการวางกันผ่านช่องเปิดการเชื่อม
Aเครื่องเชื่อมคลื่นเป็นแนวทางโดยธรรมชาติ มันเชื่อมต่อเพียงคลื่นที่เดินทางไปข้างหน้า (ในเส้นหลัก) ไปยังท่าเรือที่เชื่อม, ในขณะที่คลื่นที่เดินทางกลับถูกเชื่อมต่อกับท่าเรือที่แยกตัว.
Aเครื่องเชื่อมคลื่นมีสี่ท่าทาง: ท่าทางเข้า, ท่าทางออก (ผ่าน), ท่าทางเชื่อม, และท่าทางแยก
Aเครื่องเชื่อมคลื่นจะบรรลุระดับการเชื่อม (เช่น 10 dB, 20 dB, 30 dB หรือ 40 dB) โดยควบคุมขนาด, จํานวน และระยะห่างของช่องเปิดเชื่อม
Aเครื่องเชื่อมคลื่นส่งผลให้มีทิศทางสูง หมายความว่าพลังงานที่เชื่อมจากทิศทางไปข้างหน้ามากกว่าจากทิศทางกลับ
ท่าเรือที่โดดเดี่ยวของเครื่องเชื่อมคลื่นต้องยุติด้วยภาระทางคลื่นเพื่อดูดซึมพลังงานที่ไม่ต้องการ
| เลขส่วน | วิน-WGCP-1415-WR140-6dB |
| ความถี่ในการทํางาน (GHz) | 14.4-1535 |
| ความสูญเสียการใส่ (dB) | ≤1.8 dB |
| การสูญเสียผลตอบแทน (dB) | ≥ 18 dB |
| การเชื่อม ((dB) | 6±1 |
| การแยกตัว ((dB) | ≥28 |
| อินเตอร์เฟซ | WR140 (BJ140) |

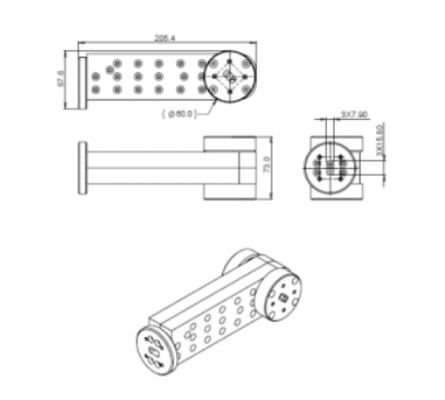

| ขนาด ((mm) | ดังต่อไปนี้ |
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 |
| ความชื้นสัมพัทธ์ | 5% ~ 90% |
| ความสอดคล้องกับ ROHS | ใช่ |
|
|
