| MOQ: | 5 ชิ้น |
| ราคา: | negotiable |
| standard packaging: | 1 ชิ้น / กล่อง 20 ชิ้น / กล่อง |
| Delivery period: | 7-10 วันทำการ |
| payment method: | ที/ที, แอล/C, ดี/เอ, ดี/พี |
| Supply Capacity: | 1,000 ชิ้นต่อวัน |

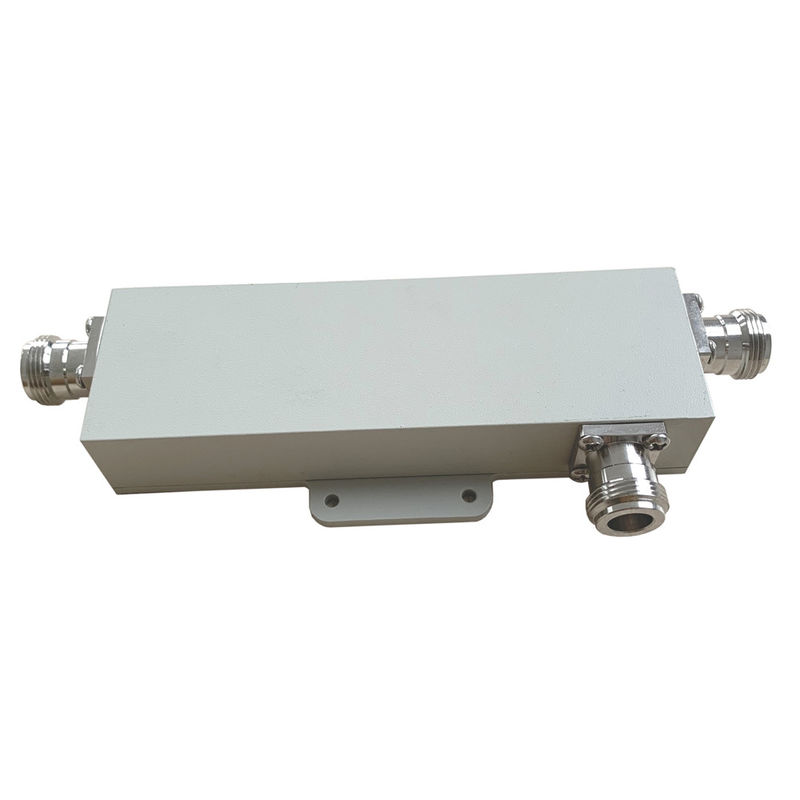

PIM ต่ํา -161dBc 617-3800MHz N หญิง 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB 30dB RF Wideband Directional Coupler สําหรับ IBS DAS
| เลขส่วน | VN-DC-0638-ONx | ||||||
| ความถี่ในการทํางาน (MHz) | 617-3800 | ||||||
| อัตราต่อต้าน (โอม) | 50 | ||||||
| VSWR | ≤ 1.25 | ||||||
| การเชื่อมต่อ (dB) | 5 ± 10 | 6 ± 10 | 7 ± 12 | 10 ± 13 | 15 ± 13 | 20 ± 13 | 30 ± 17 |
| ความสูญเสียการใส่ (dB) | ≤ 21 | ≤ 1.7 | ≤ 1.45 | ≤ 1.0 | ≤0.5 | ≤0.22 | ≤0.2 |
| การแยกแยก (dB) | ≥23 | ≥ 24 | ≥ 25 | ≥ 28 | ≥33 | ≥ 38 | ≥45 |
| IM3 (dBc @ 2×43dBm) | -161 / -163 | ||||||
| การใช้งาน | ภายในและภายนอก | ||||||
| ระดับการคุ้มครอง | IP65 | ||||||
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 | ||||||
| อินเตอร์เฟซ | N หญิง | ||||||
| พลังการจัดการ (Watt, max) | 300 | ||||||
| พลังงานสูงสุด (Watt, max) | 1200 | ||||||
| ขนาด (mm) | 136 × 44 × 23 ((W/O เครื่องเชื่อม) | ||||||
| น้ําหนักสุทธิ ((g) | 360 ± 20 | ||||||
| ขนาดบรรจุ (มิลลิเมตร) | 180 × 75 × 30 | ||||||
| กล่องบรรจุ ขนาด ((มม)) | 400 × 380 × 170 | ||||||
| ความสอดคล้องกับ ROHS | ใช่ | ||||||
คอปเลอร์ทิศทางเป็นอุปกรณ์ที่ใช้โดยเฉพาะในสาขาเทคโนโลยีวิทยุพวกมันเชื่อมต่อพลังงานไฟฟ้าแม่เหล็กในสายส่งที่กําหนดไว้ กับท่าทางที่ทําให้สัญญาณสามารถใช้ในระบบวิทยุอื่น หรืออุปกรณ์วิทยุต่อไปคุณลักษณะสําคัญของสายเชื่อมทิศทางคือมันเชื่อมพลังงานที่ไหลไปในทิศทางหนึ่งเท่านั้น พลังงานที่เข้าสู่ท่าออกเชื่อมต่อกับท่าแยก แต่ไม่ใช่ท่าเชื่อมคอปเลอร์ทิศทางที่ออกแบบเพื่อแบ่งพลังงานเท่าเทียมกันระหว่างสองพอร์ตเรียกว่า คอปเลอร์ไฮบริดตัวอย่างเช่น เครื่องเชื่อมไฮบริด 3dB
คอปเลอร์ทิศทางของ Vinncom มีการออกแบบที่แตกต่างกัน เช่น ไมโครสตริปไลน์,อากาศดียิเลคทริก,หนังบาง,คู่นําคลื่น เป็นต้น
คอปเลอร์ทิศทางมีการใช้งานมากมาย เช่น การให้ตัวอย่างสัญญาณสําหรับการวัดหรือติดตาม, การตอบสนอง, การรวมอาหารเข้าและออกจากแอนเทนนา,บริการส่งสัญญาณสําหรับระบบเคเบิลและ/หรือระบบแอนเทนนากระจาย เช่นทีวีเคเบิล,การครอบคลุมสัญญาณเคลื่อนที่ และการแยกสัญญาณที่ส่งและรับในระบบโทรคมนาคม
|
|
