| MOQ: | 5 ชิ้น |
| ราคา: | negotiable |
| payment method: | L/C, D/A, D/P, T/T |
| Supply Capacity: | 1,000 ชิ้นต่อวัน |

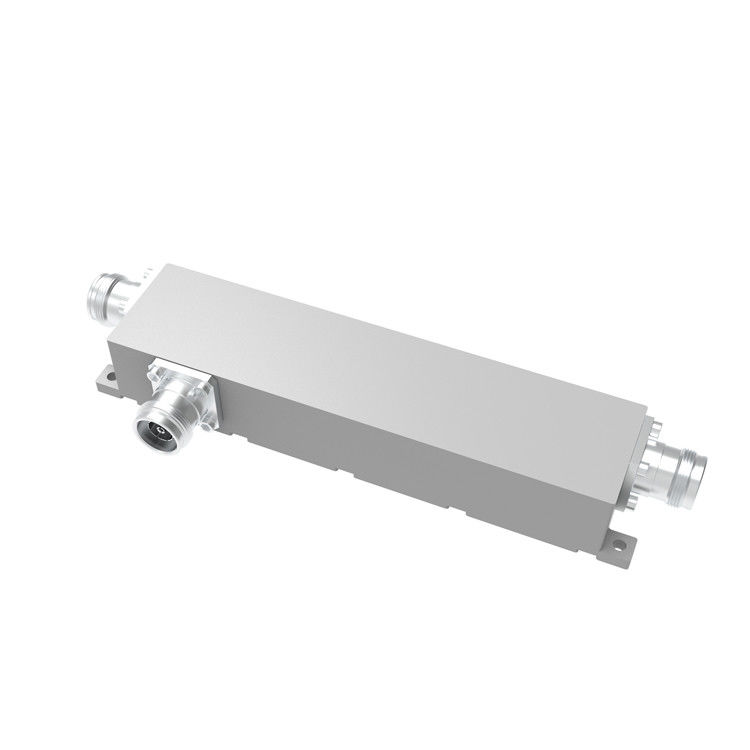

350/380-3800MHz 4.3-10 เครื่องเชื่อมทิศทางหญิง
| เลขส่วน | VN-DC-03538-OPx | ||||||
| ความถี่ในการทํางาน (MHz) | 350/380-3800 | ||||||
| อัตราต่อต้าน (โอม) | 50 | ||||||
| VSWR | ≤ 1.25 | ||||||
| การเชื่อมต่อ (dB) | 6 ± 12 | 7 ± 12 | 8±12 | 10±12 | 15 ± 15 | 20 ± 17 | 30 ± 18 |
| ความสูญเสียการใส่ (dB) | ≤ 1.8 | ≤ 1.5 | ≤ 1.1 | ≤0.9 | ≤0.5 | ≤0.2 | ≤0.17 |
| การแยกแยก (dB) | ≥ 24 | ≥ 25 | ≥26 | ≥ 28 | ≥33 | ≥ 28 | ≥ 48 |
| IM3 (dBc @ 2×43dBm) | - 153 / - 163 | ||||||
| การใช้งาน | ภายใน/ภายนอก | ||||||
| ระดับการคุ้มครอง | IP65 | ||||||
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 | ||||||
| อินเตอร์เฟซ | 4.3-10 หญิง | ||||||
| พลังการจัดการ (Watt, max) | 500 | ||||||
| พลังงานสูงสุด (วัตต์) | 1500 | ||||||
| ขนาด (mm) |
182.5 × 44 × 31 (ไม่รวมตัวเชื่อม) |
||||||
| น้ําหนักสะสม(g) |
775 ± 5% |
||||||
| ขนาดบรรจุ (มิลลิเมตร) | 240 × 80 × 35 | ||||||
| กล่องบรรจุ ขนาด (มิลลิเมตร) | 500 × 420 × 160 | ||||||
| ความสอดคล้องกับ ROHS | ใช่ | ||||||
คอปเลอร์ทิศทางเป็นอุปกรณ์ที่ใช้โดยเฉพาะในสาขาเทคโนโลยีวิทยุพวกมันเชื่อมต่อพลังงานไฟฟ้าแม่เหล็กในสายส่งที่กําหนดไว้ กับท่าทางที่ทําให้สัญญาณสามารถใช้ในระบบวิทยุอื่น หรืออุปกรณ์วิทยุต่อไปคุณลักษณะสําคัญของสายเชื่อมทิศทางคือมันเชื่อมพลังงานที่ไหลไปในทิศทางหนึ่งเท่านั้น พลังงานที่เข้าสู่ท่าออกเชื่อมต่อกับท่าแยก แต่ไม่ใช่ท่าเชื่อมคอปเลอร์ทิศทางที่ออกแบบเพื่อแบ่งพลังงานเท่าเทียมกันระหว่างสองพอร์ตเรียกว่า คอปเลอร์ไฮบริดตัวอย่างเช่น เครื่องเชื่อมไฮบริด 3dB
คอปเลอร์ทิศทางของ Vinncom มีการออกแบบที่แตกต่างกัน เช่น ไมโครสตริปไลน์,อากาศดียิเลคทริก,หนังบาง,คู่นําคลื่น เป็นต้น
คอปเลอร์ทิศทางมีการใช้งานมากมาย เช่น การให้ตัวอย่างสัญญาณสําหรับการวัดหรือติดตาม, การตอบสนอง, การรวมอาหารเข้าและออกจากแอนเทนนา,บริการส่งสัญญาณสําหรับระบบเคเบิลและ/หรือระบบแอนเทนนากระจาย เช่นทีวีเคเบิล,การครอบคลุมสัญญาณเคลื่อนที่ และการแยกสัญญาณที่ส่งและรับในระบบโทรคมนาคม
|
|
