MOQ: | 5 ชิ้น |
ราคา: | negotiable |
payment method: | L/C, D/A, D/P, T/T |
Supply Capacity: | 1,000 ชิ้นต่อวัน |

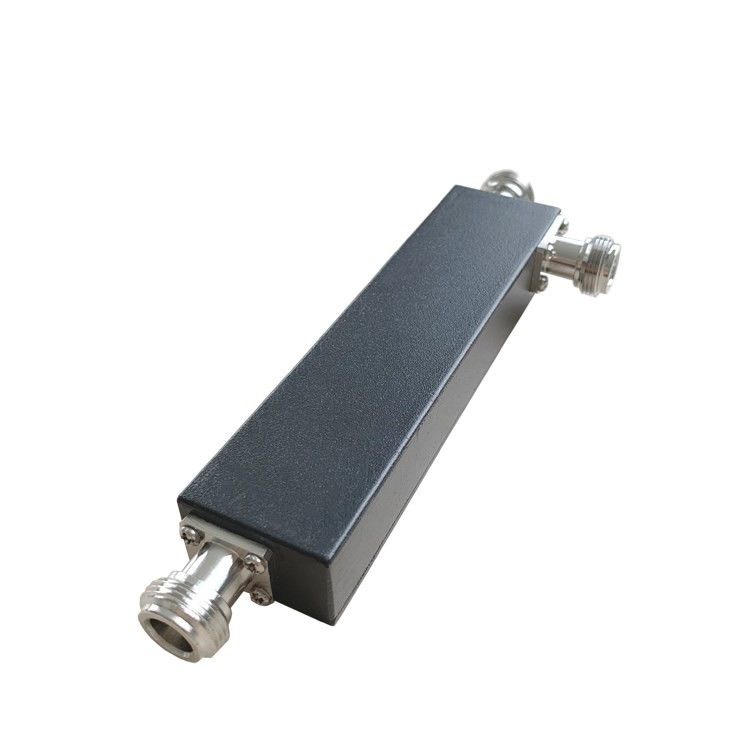

698-3800MHz N คอปเลอร์ทิศทางหญิง
เลขส่วน | VN-DC-0738-INx | |||||
ความถี่ในการทํางาน (MHz) | 698-3800 | |||||
อัตราต่อต้าน (โอม) | 50 | |||||
VSWR | ≤ 1.25 | |||||
การเชื่อมต่อ (dB) | 5 ± 08 | 6 ± 08 | 7 ± 09 | 10 ± 10 | 15 ± 1 | 20 ± 12 |
ความสูญเสียการใส่ (dB) | ≤ 205 | ≤ 1.60 | ≤ 1.40 | ≤0.96 | ≤0.5 | ≤0.22 |
การแยกแยก (dB) | ≥23 | ≥ 24 | ≥ 25 | ≥ 28 | ≥33 | ≥ 38 |
IM3 (dBc @ 2×43dBm) | -155 / -160 | |||||
การใช้งาน | ภายใน | |||||
อุณหภูมิการทํางาน (°C) | -40 ~ + 80 | |||||
อินเตอร์เฟซ | N หญิง | |||||
พลังการจัดการ (Watt, max) | 300 | |||||
พลังงานสูงสุด (Watt, max) | 1200 | |||||
ขนาด (mm)(ไม่รวมตัวเชื่อม) | 125 × 31 × 20@5~10db;125 × 31 × 17@15~20db | |||||
น้ําหนักสุทธิ (g) | 180 ± 20 | |||||
ขนาดบรรจุ (มม.) | 160 × 65 × 30 | |||||
กล่องบรรจุ ขนาด (มิลลิเมตร) | 350 × 340 × 170 | |||||
ความสอดคล้องกับ ROHS | ใช่ |
คอปเลอร์ทิศทางเป็นอุปกรณ์ที่ใช้โดยเฉพาะในสาขาเทคโนโลยีวิทยุพวกมันเชื่อมต่อพลังงานไฟฟ้าแม่เหล็กในสายส่งที่กําหนดไว้ กับท่าทางที่ทําให้สัญญาณสามารถใช้ในระบบวิทยุอื่น หรืออุปกรณ์วิทยุต่อไปคุณลักษณะสําคัญของสายเชื่อมทิศทางคือมันเชื่อมพลังงานที่ไหลไปในทิศทางหนึ่งเท่านั้น พลังงานที่เข้าสู่ท่าออกเชื่อมต่อกับท่าแยก แต่ไม่ใช่ท่าเชื่อมคอปเลอร์ทิศทางที่ออกแบบเพื่อแบ่งพลังงานเท่าเทียมกันระหว่างสองพอร์ตเรียกว่า คอปเลอร์ไฮบริดตัวอย่างเช่น เครื่องเชื่อมไฮบริด 3dB
คอปเลอร์ทิศทางของ Vinncom มีการออกแบบที่แตกต่างกัน เช่น ไมโครสตริปไลน์,อากาศดียิเลคทริก,หนังบาง,คู่นําคลื่น เป็นต้น
คอปเลอร์ทิศทางมีการใช้งานมากมาย เช่น การให้ตัวอย่างสัญญาณสําหรับการวัดหรือติดตาม, การตอบสนอง, การรวมอาหารเข้าและออกจากแอนเทนนา,บริการส่งสัญญาณสําหรับระบบเคเบิลและ/หรือระบบแอนเทนนากระจาย เช่นทีวีเคเบิล,การครอบคลุมสัญญาณเคลื่อนที่ และการแยกสัญญาณที่ส่งและรับในระบบโทรคมนาคม
