| MOQ: | 5 ชิ้น |
| ราคา: | negotiable |
| payment method: | L/C, D/A, D/P, T/T |
| Supply Capacity: | 1,000 ชิ้นต่อวัน |

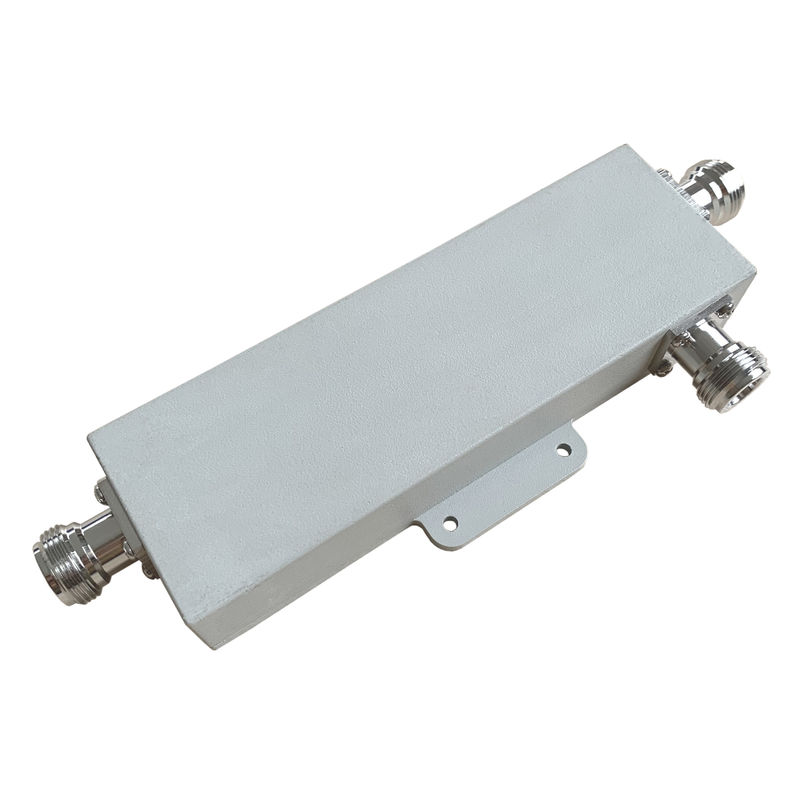

698-3800MHz N คอปเลอร์ทิศทางหญิง
| เลขส่วน | VN-DC-0738-ONx | ||||||
| ความถี่ในการทํางาน (MHz) | 698-3800 | ||||||
| อัตราต่อต้าน (โอม) | 50 | ||||||
| VSWR | ≤ 1.25 | ||||||
| การเชื่อมต่อ (dB) | 5 ± 08 | 6 ± 08 | 7 ± 09 | 10 ± 10 | 15 ± 1 | 20 ± 12 | 30 ± 15 |
| ความสูญเสียการใส่ (dB) | ≤ 205 | ≤ 1.65 | ≤ 1.45 | ≤0.8 | ≤0.5 | ≤0.22 | ≤0.2 |
| การแยกแยก (dB) | ≥23 | ≥ 24 | ≥ 25 | ≥ 28 | ≥33 | ≥ 38 | ≥45 |
| IM3 (dBc @ 2×43dBm) | - 155 / - 163 | ||||||
| การใช้งาน | ภายในและภายนอก | ||||||
| ระดับการคุ้มครอง | IP65 | ||||||
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 | ||||||
| อินเตอร์เฟซ | N หญิง | ||||||
| พลังการจัดการ (Watt, max) | 300 | ||||||
| พลังงานสูงสุด (Watt, max) | 1200 | ||||||
| ขนาด (mm) | 136 × 44 × 23 (ไม่รวมตัวเชื่อม) | ||||||
| น้ําหนักสะสม(g) | 360 ± 20 | ||||||
| ขนาดบรรจุ (มิลลิเมตร) | 180 × 75 × 30 | ||||||
| กล่องบรรจุ ขนาด ((มม)) | 400 × 380 × 170 | ||||||
| ความสอดคล้องกับ ROHS | ใช่ | ||||||
คอปเลอร์ทิศทางเป็นอุปกรณ์ที่ใช้โดยเฉพาะในสาขาเทคโนโลยีวิทยุพวกมันเชื่อมต่อพลังงานไฟฟ้าแม่เหล็กในสายส่งที่กําหนดไว้ กับท่าทางที่ทําให้สัญญาณสามารถใช้ในระบบวิทยุอื่น หรืออุปกรณ์วิทยุต่อไปคุณลักษณะสําคัญของสายเชื่อมทิศทางคือมันเชื่อมพลังงานที่ไหลไปในทิศทางหนึ่งเท่านั้น พลังงานที่เข้าสู่ท่าออกเชื่อมต่อกับท่าแยก แต่ไม่ใช่ท่าเชื่อมคอปเลอร์ทิศทางที่ออกแบบเพื่อแบ่งพลังงานเท่าเทียมกันระหว่างสองพอร์ตเรียกว่า คอปเลอร์ไฮบริดตัวอย่างเช่น เครื่องเชื่อมไฮบริด 3dB
คอปเลอร์ทิศทางของ Vinncom มีการออกแบบที่แตกต่างกัน เช่น ไมโครสตริปไลน์,อากาศดียิเลคทริก,หนังบาง,คู่นําคลื่น เป็นต้น
คอปเลอร์ทิศทางมีการใช้งานมากมาย เช่น การให้ตัวอย่างสัญญาณสําหรับการวัดหรือติดตาม, การตอบสนอง, การรวมอาหารเข้าและออกจากแอนเทนนา,บริการส่งสัญญาณสําหรับระบบเคเบิลและ/หรือระบบแอนเทนนากระจาย เช่นทีวีเคเบิล,การครอบคลุมสัญญาณเคลื่อนที่ และการแยกสัญญาณที่ส่งและรับในระบบโทรคมนาคม
|
|
