| MOQ: | 5 ชิ้น |
| ราคา: | negotiable |
| payment method: | L/C, D/A, D/P, T/T |
| Supply Capacity: | 1,000 ชิ้นต่อวัน |

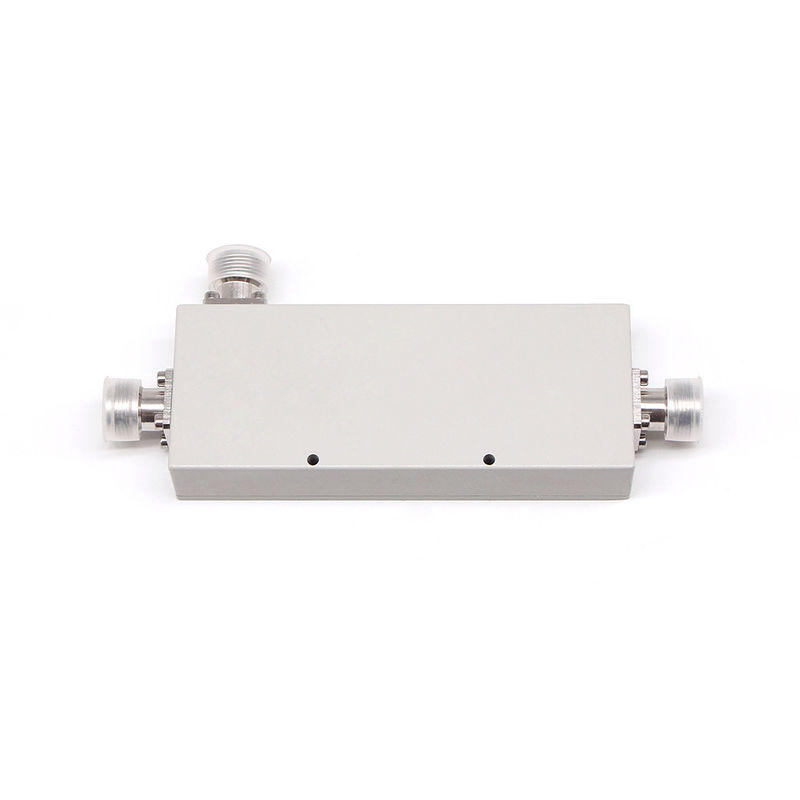

698-2700MHz N คอปเลอร์ทิศทางหญิง
| เลขส่วน | VN-DC-0727-ONx | |||||||
| ความถี่ในการทํางาน (MHz) | 698-2700 | |||||||
| อัตราต่อต้าน (โอม) | 50 | |||||||
| VSWR | ≤ 1.25 | |||||||
| การเชื่อมต่อ (dB) | 5 ± 08 | 6 ± 08 | 7 ± 08 | 10 ± 08 | 15 ± 1 | 20 ± 1 | 30 ± 12 | 40 ± 15 |
| ความสูญเสียการใส่ (dB) | ≤ 205 | ≤ 1.6 | ≤ 1.4 | ≤0.8 | ≤0.7 | ≤0.3 | ≤0.3 | ≤0.2 |
| การแยกแยก (dB) | ≥ 25 | ≥26 | ≥27 | ≥ 30 | ≥35 | ≥ 40 | ≥45 | ≥ 55 |
| IM3 (dBc @ 2×43dBm) | - 155 / - 163 | |||||||
| การใช้งาน | ภายในและภายนอก | |||||||
| ระดับการคุ้มครอง | IP65 | |||||||
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 | |||||||
| อินเตอร์เฟซ | N หญิง | |||||||
| พลังการจัดการ (Watt, max) | 300 | |||||||
| พลังงานสูงสุด (Watt, max) | 1200 | |||||||
| ขนาด (mm) | 122 × 48 × 22 (ไม่รวมตัวเชื่อม) | |||||||
| น้ําหนักสะสม(g) | 330 ± 20 | |||||||
| ขนาดบรรจุ (มิลลิเมตร) | 180 × 75 × 30 | |||||||
| กล่องบรรจุ ขนาด ((มม)) | 400 × 380 × 170 | |||||||
| ความสอดคล้องกับ ROHS | ใช่ | |||||||
คอปเลอร์ทิศทางเป็นอุปกรณ์ที่ใช้โดยเฉพาะในสาขาเทคโนโลยีวิทยุพวกมันเชื่อมต่อพลังงานไฟฟ้าแม่เหล็กในสายส่งที่กําหนดไว้ กับท่าทางที่ทําให้สัญญาณสามารถใช้ในระบบวิทยุอื่น หรืออุปกรณ์วิทยุต่อไปคุณลักษณะสําคัญของสายเชื่อมทิศทางคือมันเชื่อมพลังงานที่ไหลไปในทิศทางหนึ่งเท่านั้น พลังงานที่เข้าสู่ท่าออกเชื่อมต่อกับท่าแยก แต่ไม่ใช่ท่าเชื่อมคอปเลอร์ทิศทางที่ออกแบบเพื่อแบ่งพลังงานเท่าเทียมกันระหว่างสองพอร์ตเรียกว่า คอปเลอร์ไฮบริดตัวอย่างเช่น เครื่องเชื่อมไฮบริด 3dB
คอปเลอร์ทิศทางของ Vinncom มีการออกแบบที่แตกต่างกัน เช่น ไมโครสตริปไลน์, อากาศ-ดีเอเลคทริค, หนังบาง, คู่นําคลื่น เป็นต้น
คอปเลอร์ทิศทางมีการใช้งานมากมาย เช่น การให้ตัวอย่างสัญญาณสําหรับการวัดหรือติดตาม, การตอบสนอง, การรวมอาหารเข้าและออกจากแอนเทนนา,บริการส่งสัญญาณสําหรับระบบเคเบิลและ/หรือระบบแอนเทนนากระจาย เช่นทีวีเคเบิลการครอบคลุมสัญญาณมือถือและแยกสัญญาณที่ส่งและรับในระบบโทรคมนาคม
|
|
