รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Vinncom
ได้รับการรับรอง: ROHS ISO9000
หมายเลขรุ่น: VN-DC-0640-ONx
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: negotiable
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T
สามารถในการผลิต: 1,000 ชิ้นต่อวัน
Oem: |
ตกลง |
โอเอ็มเอ็ม: |
ตกลง |
ปรับแต่ง: |
ตกลง |
การออกแบบ: |
แถบอิเล็กทริกอากาศ |
สี: |
ไม่จําเป็น |
ความถี่: |
600-4000MHz |
Oem: |
ตกลง |
โอเอ็มเอ็ม: |
ตกลง |
ปรับแต่ง: |
ตกลง |
การออกแบบ: |
แถบอิเล็กทริกอากาศ |
สี: |
ไม่จําเป็น |
ความถี่: |
600-4000MHz |

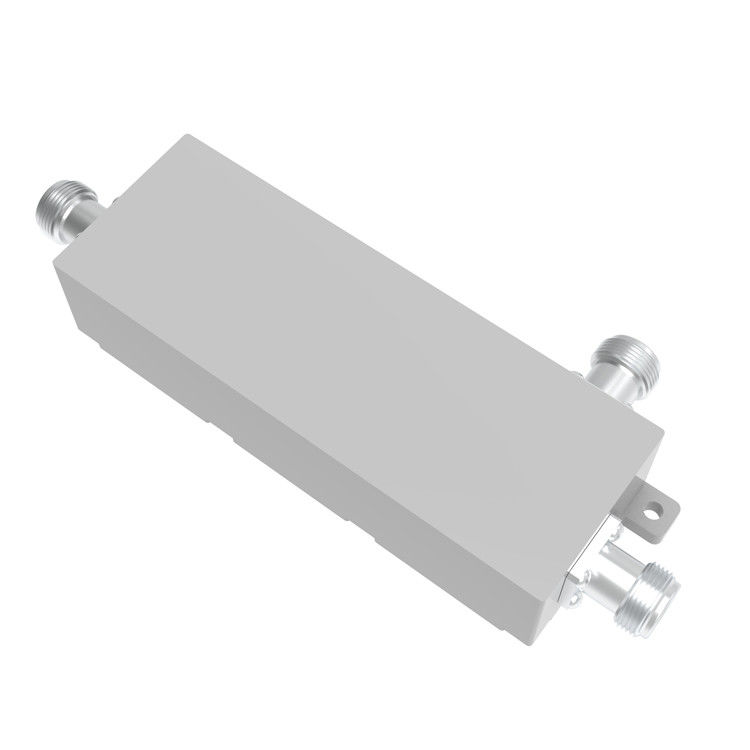

600-4000MHZ N หญิง 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB RF อากาศ Dielectric DAS IBS การเชื่อมทิศทาง
| เลขส่วน | VN-DC-0640-ONx | |||||||
| ความถี่ในการทํางาน (MHz) | 600-4000 | |||||||
| อัตราต่อต้าน (โอม) | 50 | |||||||
| VSWR | ≤ 1.25 | |||||||
| การเชื่อมต่อ (dB) | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 |
| ความอดทน (dB) | ± 09 | ± 09 | ± 09 | ± 09 | ± 12 | ± 15 | ± 15 | ± 15 |
| ความสูญเสียการใส่ (dB) | ≤ 21 | ≤ 1.7 | ≤ 1.5 | ≤ 1.2 | ≤0.8 | ≤0.7 | ≤0.5 | ≤0.4 |
| การแยกแยก (dB) | ≥ 22 | ≥23 | ≥ 24 | ≥ 25 | ≥27 | ≥ 29 | ≥32 | ≥ 37 |
| IM3 (dBc @ 2×43dBm) | - 153 / - 163 | |||||||
| การใช้งาน | ภายใน/ภายนอก | |||||||
| ระดับการคุ้มครอง | IP65 | |||||||
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 | |||||||
| อินเตอร์เฟซ | N หญิง | |||||||
| พลังการจัดการ (Watt, max) | 300 | |||||||
| พลังงานสูงสุด (Watt, max) | 1200 | |||||||
| ขนาด (มม) ((L × W × H ยกเว้นเครื่องเชื่อม) |
134 × 47 × 31 |
|||||||
| น้ําหนักสะสม(g) |
500±5% |
|||||||
| ขนาดบรรจุ (mm,L × W × H) | 180 × 80 × 45 | |||||||
| ขนาดกระเป๋าบรรจุ (mm,L × W × H) |
430 × 385 × 105 |
|||||||
| ความสอดคล้องกับ ROHS | ใช่ | |||||||
คอปเลอร์ทิศทางเป็นอุปกรณ์ที่ใช้โดยเฉพาะในสาขาเทคโนโลยีวิทยุพวกมันเชื่อมต่อพลังงานไฟฟ้าแม่เหล็กในสายส่งที่กําหนดไว้ กับท่าทางที่ทําให้สัญญาณสามารถใช้ในระบบวิทยุอื่น หรืออุปกรณ์วิทยุต่อไปคุณลักษณะสําคัญของสายเชื่อมทิศทางคือมันเชื่อมพลังงานที่ไหลไปในทิศทางหนึ่งเท่านั้น พลังงานที่เข้าสู่ท่าออกเชื่อมต่อกับท่าแยก แต่ไม่ใช่ท่าเชื่อมคอปเลอร์ทิศทางที่ออกแบบเพื่อแบ่งพลังงานเท่าเทียมกันระหว่างสองพอร์ตเรียกว่า คอปเลอร์ไฮบริดตัวอย่างเช่น เครื่องเชื่อมไฮบริด 3dB
คอปเลอร์ทิศทางของ Vinncom มีการออกแบบที่แตกต่างกัน เช่น ไมโครสตริปไลน์,อากาศดียิเลคทริก,หนังบาง,คู่นําคลื่น เป็นต้น
คอปเลอร์ทิศทางมีการใช้งานมากมาย เช่น การให้ตัวอย่างสัญญาณสําหรับการวัดหรือติดตาม, การตอบสนอง, การรวมอาหารเข้าและออกจากแอนเทนนา,บริการส่งสัญญาณสําหรับระบบเคเบิลและ/หรือระบบแอนเทนนากระจาย เช่นทีวีเคเบิล,การครอบคลุมสัญญาณเคลื่อนที่ และการแยกสัญญาณที่ส่งและรับในระบบโทรคมนาคม
