รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Vinncom
ได้รับการรับรอง: ROHS ISO9000
หมายเลขรุ่น: VN-DC-05527-ONx
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: negotiable
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T
สามารถในการผลิต: 1,000 ชิ้นต่อวัน
Oem: |
ตกลง |
โอเอ็มเอ็ม: |
ตกลง |
ปรับแต่ง: |
ตกลง |
การออกแบบ: |
แถบอิเล็กทริกอากาศ |
สี: |
ไม่จําเป็น |
ความถี่: |
550-2700MHz |
Oem: |
ตกลง |
โอเอ็มเอ็ม: |
ตกลง |
ปรับแต่ง: |
ตกลง |
การออกแบบ: |
แถบอิเล็กทริกอากาศ |
สี: |
ไม่จําเป็น |
ความถี่: |
550-2700MHz |

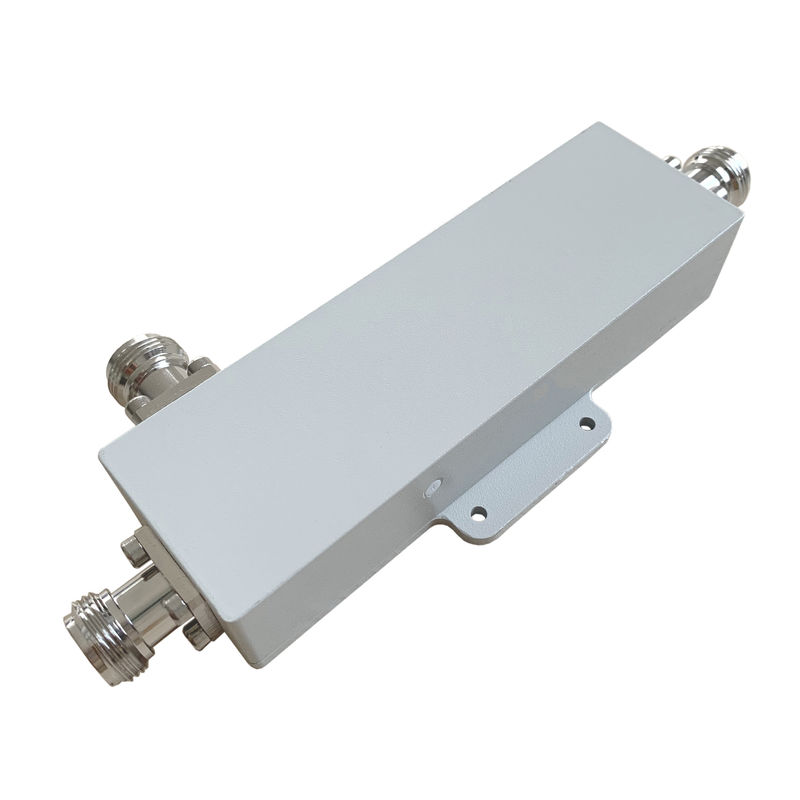

550-2700MHz N คอปเลอร์ทิศทางหญิง
| เลขส่วน | VN-DC-05527-ONx | |||||
| ความถี่ในการทํางาน (MHz) | 550-2700 | |||||
| อัตราต่อต้าน (โอม) | 50 | |||||
| VSWR | ≤ 1.25 | |||||
| การเชื่อมต่อ (dB) | 5 ± 09 | 6 ± 09 | 7 ± 09 | 10 ± 11 | 15 ± 15 | 20 ± 15 |
| ความสูญเสียการใส่ (dB) | ≤ 22 | ≤ 1.7 | ≤ 1.3 | ≤0.8 | ≤0.4 | ≤0.2 |
| การแยกแยก (dB) | ≥ 25 | ≥26 | ≥27 | ≥ 30 | ≥35 | ≥ 40 |
| IM3 (dBc @ 2×43dBm) | - 153 / - 163 | |||||
| การใช้งาน | ภายใน/ภายนอก | |||||
| ระดับการคุ้มครอง | IP65 | |||||
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 | |||||
| อินเตอร์เฟซ | N หญิง | |||||
| พลังการจัดการ (Watt, max) | 300 | |||||
| พลังงานสูงสุด (Watt, max) | 1200 | |||||
| ขนาด (mm) | 127 × 40 × 24.5 ((ไม่รวมตัวเชื่อม) | |||||
| น้ําหนักสะสม(g) | 350 ± 20 | |||||
| ขนาดบรรจุ (มม.) | 180 × 75 × 30 | |||||
| กล่องบรรจุ ขนาด (มม) | 400 × 380 × 170 | |||||
| ความสอดคล้องกับ ROHS | ใช่ | |||||
คอปเลอร์ทิศทางเป็นอุปกรณ์ที่ใช้โดยเฉพาะในสาขาเทคโนโลยีวิทยุพวกมันเชื่อมต่อพลังงานไฟฟ้าแม่เหล็กในสายส่งที่กําหนดไว้ กับท่าทางที่ทําให้สัญญาณสามารถใช้ในระบบวิทยุอื่น หรืออุปกรณ์วิทยุต่อไปคุณลักษณะสําคัญของสายเชื่อมทิศทางคือมันเชื่อมพลังงานที่ไหลไปในทิศทางหนึ่งเท่านั้น พลังงานที่เข้าสู่ท่าออกเชื่อมต่อกับท่าแยก แต่ไม่ใช่ท่าเชื่อมคอปเลอร์ทิศทางที่ออกแบบเพื่อแบ่งพลังงานเท่าเทียมกันระหว่างสองพอร์ตเรียกว่า คอปเลอร์ไฮบริดตัวอย่างเช่น เครื่องเชื่อมไฮบริด 3dB
คอปเลอร์ทิศทางของ Vinncom มีการออกแบบที่แตกต่างกัน เช่น ไมโครสตริปไลน์,อากาศดียิเลคทริก,หนังบาง,คู่นําคลื่น เป็นต้น
คอปเลอร์ทิศทางมีการใช้งานมากมาย เช่น การให้ตัวอย่างสัญญาณสําหรับการวัดหรือติดตาม, การตอบสนอง, การรวมอาหารเข้าและออกจากแอนเทนนา,บริการส่งสัญญาณสําหรับระบบเคเบิลและ/หรือระบบแอนเทนนากระจาย เช่นทีวีเคเบิล,การครอบคลุมสัญญาณเคลื่อนที่ และการแยกสัญญาณที่ส่งและรับในระบบโทรคมนาคม
