| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | negotiable |
| บรรจุภัณฑ์มาตรฐาน: | โฟม+กล่อง |
| ระยะเวลาการจัดส่ง: | 2-4 สัปดาห์ |
| วิธีการชำระเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 50 ชิ้นต่อวัน |
ตัวแยกคลื่นนำคลื่น 75-80GHz WR-12
ระบุทิศทางไปข้างหน้า–
กตัวแยกคลื่นนำคลื่นมีเครื่องหมายลูกศรหรือป้ายกำกับระบุทิศทางการส่งสัญญาณที่อนุญาต
เชื่อมต่อแหล่งสัญญาณเข้ากับพอร์ตอินพุต–
เชื่อมต่อแหล่งสัญญาณ (เช่น แมกนีตรอน เครื่องขยายเสียง หรือออสซิลเลเตอร์) เข้ากับพอร์ตอินพุตของตัวแยกคลื่นนำคลื่น.
เชื่อมต่อโหลดเข้ากับพอร์ตเอาต์พุต–
เชื่อมต่อเสาอากาศ สายส่ง หรืออุปกรณ์วัดเข้ากับพอร์ตเอาต์พุตของตัวแยกคลื่นนำคลื่น.
**ห้ามกลับกตัวแยกคลื่นนำคลื่น–
กเครื่องแยกคลื่นนำคลื่นจะลดทอนอย่างรุนแรง (โดยทั่วไป >20 dB) หากเชื่อมต่อแบบย้อนกลับ; จะต้องติดตั้งในทิศทางที่ถูกต้อง
การจับคู่หน้าแปลน–
กตัวแยกคลื่นนำคลื่นต้องใช้หน้าแปลนประเภทเดียวกัน (UG, CPR, ฝาครอบ หรือโช้ค) เป็นส่วนประกอบท่อนำคลื่นที่อยู่ติดกัน
การตรวจสอบพิกัดกำลัง–
ก่อนดำเนินการกตัวแยกคลื่นนำคลื่นตรวจสอบทั้งกำลังโดยเฉลี่ยและความสามารถในการจัดการกำลังสูงสุด
ไม่จำเป็นต้องยุติภายนอก–
ไม่เหมือนเครื่องหมุนเวียนตัวแยกคลื่นนำคลื่นมีพอร์ตแยกออกจากกันภายใน ดังนั้นจึงไม่มีพอร์ตภายนอกโหลดท่อนำคลื่นเป็นสิ่งจำเป็น
| หมายเลขชิ้นส่วน | VN-WGISO-7580-WR12 |
| ความถี่ในการทำงาน (GHz) | 75-80 |
| การสูญเสียการแทรก(dB) | ≤0.8 |
| การแยก(เดซิเบล) | ≥18 |
| การสูญเสียผลตอบแทน(dB) | ≥16 |
| อุณหภูมิในการทำงาน ( ℃ ) | -45 ~ + 80 |
| อินเทอร์เฟซ | WR12 พร้อมระบบป้องกันการง้าง UG-383/U |

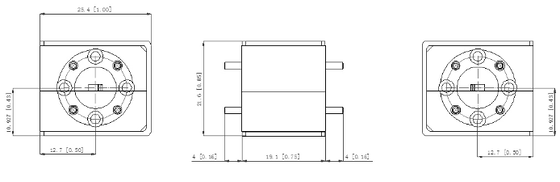

| ขนาด (มม.) | ดังข้างล่างนี้ |
| พลังการจัดการ | 3วัตต์/1วัตต์ |
| การปฏิบัติตาม ROHS | ใช่ |
|
|
