| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | negotiable |
| บรรจุภัณฑ์มาตรฐาน: | โฟม+กล่อง |
| ระยะเวลาการจัดส่ง: | 2-4 สัปดาห์ |
| วิธีการชำระเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 50 ชิ้นต่อวัน |
วงจรนำคลื่น WR-12 64-71GHz
กเครื่องหมุนเวียนคลื่นนำคลื่นเป็นอุปกรณ์เฟอร์ไรต์แบบสามพอร์ต (หรือสี่พอร์ต) แบบไม่ต่อกัน
กเครื่องหมุนเวียนคลื่นนำคลื่นใช้องค์ประกอบเฟอร์ไรต์ที่มีอคติทางแม่เหล็กเพื่อสร้างการเปลี่ยนเฟสแบบไม่กลับกัน
เมื่อมีสัญญาณเข้าพอร์ต 1 ของเครื่องหมุนเวียนคลื่นนำคลื่นจะออกจากพอร์ต 2 เท่านั้น ไม่ใช่พอร์ต 3
ในทำนองเดียวกัน กเครื่องหมุนเวียนคลื่นนำคลื่นส่งสัญญาณจากพอร์ต 2 ไปยังพอร์ต 3 และจากพอร์ต 3 ไปยังพอร์ต 1
ดังนั้น กเครื่องหมุนเวียนคลื่นนำคลื่นให้การไหลเวียนของพลังงานไมโครเวฟในทิศทางเดียว
เนื่องจากคุณสมบัตินี้ กเครื่องหมุนเวียนคลื่นนำคลื่นแยกพอร์ตอินพุตออกจากพอร์ตเอาต์พุตในขณะที่ยังคงรักษาการสูญเสียการแทรกต่ำในทิศทางไปข้างหน้า
| หมายเลขชิ้นส่วน | VN-WGCIR-6471-WR12 |
| ความถี่ในการทำงาน (GHz) | 64-71 |
| การสูญเสียการแทรก(dB) | ≤0.8 |
| การแยก(เดซิเบล) | ≥16 |
| การสูญเสียผลตอบแทน(dB) | ≥16 |
| อุณหภูมิในการทำงาน ( ℃ ) | -45 ~ + 80 |
| อินเทอร์เฟซ | WR12 พร้อมระบบป้องกันการง้าง UG-383/U |

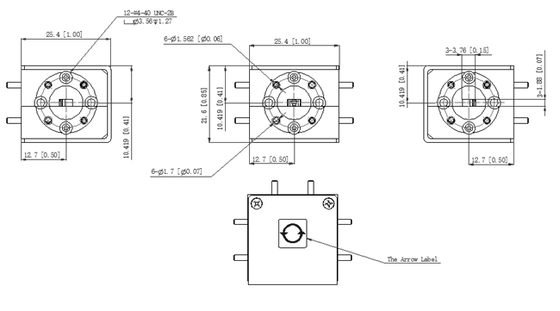

| ขนาด (มม.) | ดังข้างล่างนี้ |
| พลังการจัดการ | 3วัตต์/3วัตต์ |
| การปฏิบัติตาม ROHS | ใช่ |
|
|
