| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | negotiable |
| บรรจุภัณฑ์มาตรฐาน: | โฟม+กล่อง |
| ระยะเวลาการจัดส่ง: | 2-4 สัปดาห์ |
| วิธีการชำระเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 50 ชิ้นต่อวัน |
วงจรนำคลื่น 75-80GHz WR-12
การกำหนดพอร์ต–
กเครื่องหมุนเวียนคลื่นนำคลื่นต้องมีการระบุพอร์ตไว้อย่างชัดเจน 3 พอร์ต คือ อินพุต เอาต์พุต และพอร์ตแยก
การเชื่อมต่ออินพุตสัญญาณ–
เชื่อมต่อเครื่องส่งหรือแหล่งสัญญาณเข้ากับพอร์ต 1 ของเครื่องหมุนเวียนคลื่นนำคลื่น.
โหลดการเชื่อมต่อ–
เชื่อมต่อเสาอากาศหรือเส้นทางการส่งสัญญาณหลักเข้ากับพอร์ต 2 ของเครื่องหมุนเวียนคลื่นนำคลื่น.
การยุติพอร์ตแยก–
ยุติพอร์ตแยก (พอร์ต 3) ของ a เสมอเครื่องหมุนเวียนคลื่นนำคลื่นด้วยโหลดท่อนำคลื่นเพื่อดูดซับพลังสะท้อนกลับ
การจับคู่หน้าแปลน–
กเครื่องหมุนเวียนคลื่นนำคลื่นต้องใช้หน้าแปลนประเภทเดียวกัน (UG, CPR, ฝาครอบ หรือโช้ค) กับส่วนที่เหลือของระบบท่อนำคลื่น
สนามแม่เหล็กอคติ–
กเครื่องหมุนเวียนคลื่นนำคลื่นโดยทั่วไปจะมีแม่เหล็กถาวรภายใน ไม่จำเป็นต้องมีอคติภายนอกสำหรับการทำงานตามปกติ
การตรวจสอบการจัดการกำลัง–
ก่อนใช้กเครื่องหมุนเวียนคลื่นนำคลื่นตรวจสอบพิกัดกำลังเฉลี่ยและกำลังสูงสุดโดยเทียบกับข้อกำหนดของระบบ
| หมายเลขชิ้นส่วน | VN-WGCIR-7580-WR12 |
| ความถี่ในการทำงาน (GHz) | 75-80 |
| การสูญเสียการแทรก(dB) | ≤0.8 |
| การแยก(เดซิเบล) | ≥18 |
| การสูญเสียผลตอบแทน(dB) | ≥16 |
| อุณหภูมิในการทำงาน ( ℃ ) | -45 ~ + 80 |
| อินเทอร์เฟซ | WR12 พร้อมระบบป้องกันการง้าง UG-383/U |

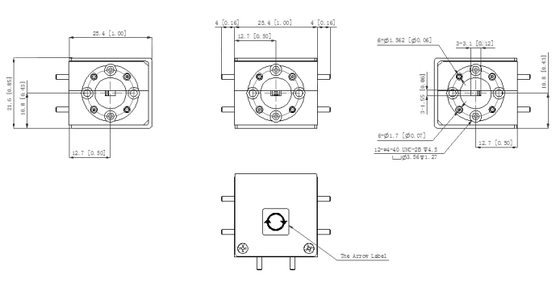

| ขนาด (มม.) | ดังข้างล่างนี้ |
| พลังการจัดการ | 3วัตต์/1วัตต์ |
| การปฏิบัติตาม ROHS | ใช่ |
|
|
| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | negotiable |
| บรรจุภัณฑ์มาตรฐาน: | โฟม+กล่อง |
| ระยะเวลาการจัดส่ง: | 2-4 สัปดาห์ |
| วิธีการชำระเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 50 ชิ้นต่อวัน |
วงจรนำคลื่น 75-80GHz WR-12
การกำหนดพอร์ต–
กเครื่องหมุนเวียนคลื่นนำคลื่นต้องมีการระบุพอร์ตไว้อย่างชัดเจน 3 พอร์ต คือ อินพุต เอาต์พุต และพอร์ตแยก
การเชื่อมต่ออินพุตสัญญาณ–
เชื่อมต่อเครื่องส่งหรือแหล่งสัญญาณเข้ากับพอร์ต 1 ของเครื่องหมุนเวียนคลื่นนำคลื่น.
โหลดการเชื่อมต่อ–
เชื่อมต่อเสาอากาศหรือเส้นทางการส่งสัญญาณหลักเข้ากับพอร์ต 2 ของเครื่องหมุนเวียนคลื่นนำคลื่น.
การยุติพอร์ตแยก–
ยุติพอร์ตแยก (พอร์ต 3) ของ a เสมอเครื่องหมุนเวียนคลื่นนำคลื่นด้วยโหลดท่อนำคลื่นเพื่อดูดซับพลังสะท้อนกลับ
การจับคู่หน้าแปลน–
กเครื่องหมุนเวียนคลื่นนำคลื่นต้องใช้หน้าแปลนประเภทเดียวกัน (UG, CPR, ฝาครอบ หรือโช้ค) กับส่วนที่เหลือของระบบท่อนำคลื่น
สนามแม่เหล็กอคติ–
กเครื่องหมุนเวียนคลื่นนำคลื่นโดยทั่วไปจะมีแม่เหล็กถาวรภายใน ไม่จำเป็นต้องมีอคติภายนอกสำหรับการทำงานตามปกติ
การตรวจสอบการจัดการกำลัง–
ก่อนใช้กเครื่องหมุนเวียนคลื่นนำคลื่นตรวจสอบพิกัดกำลังเฉลี่ยและกำลังสูงสุดโดยเทียบกับข้อกำหนดของระบบ
| หมายเลขชิ้นส่วน | VN-WGCIR-7580-WR12 |
| ความถี่ในการทำงาน (GHz) | 75-80 |
| การสูญเสียการแทรก(dB) | ≤0.8 |
| การแยก(เดซิเบล) | ≥18 |
| การสูญเสียผลตอบแทน(dB) | ≥16 |
| อุณหภูมิในการทำงาน ( ℃ ) | -45 ~ + 80 |
| อินเทอร์เฟซ | WR12 พร้อมระบบป้องกันการง้าง UG-383/U |
| ขนาด (มม.) | ดังข้างล่างนี้ |
| พลังการจัดการ | 3วัตต์/1วัตต์ |
| การปฏิบัติตาม ROHS | ใช่ |
