| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | negotiable |
| วิธีการชำระเงิน: | L/C, D/A, D/P, T/T |
| ความสามารถในการจัดหา: | 500 |
7GHz WR-112 WAVEGUIDE DUPLEXER
AWAVEGUIDE DUPLEXER เครื่องดัดคลื่นเป็นส่วนประกอบไมโครเวฟ 3 ท่าที่ทําให้อานเตนเนียเดียวสามารถใช้กันระหว่างตัวส่งและตัวรับ โดยให้ความแยกแยกระหว่างทั้งสองตัว
AWAVEGUIDE DUPLEXER เครื่องดัดคลื่นโดยทั่วไปประกอบด้วยกรองผ่านวงจรสองตัว (หรือกรองผ่านวงจรหนึ่งตัวและกรองปฏิเสธวงจรหนึ่งตัว) เชื่อมต่อกับจุดเชื่อมร่วมกันWAVEGUIDE MAGIC Tหรือสถาปัตยกรรมที่ใช้ระบบระบายเลือด
AWAVEGUIDE DUPLEXER เครื่องดัดคลื่นแยกสัญญาณส่งและรับจากความถี่: ช่องส่งส่งความถี่ของตัวส่ง (Tx) ไปยังแอนเทนน์ในขณะที่ช่องรับผ่านความถี่ของตัวรับ (Rx) จากแอนเทนเน่.
AWAVEGUIDE DUPLEXER เครื่องดัดคลื่นให้ความโดดเดี่ยวสูง ระหว่างพอร์ตตัวส่งและตัวรับ ทําให้สัญญาณส่งพลังงานสูงไม่ทําให้เกิดความเสียหายต่อหน้าตัวรับที่รู้สึก
ในเครื่องระบายเลือดWAVEGUIDE DUPLEXER เครื่องดัดคลื่น, อุปกรณ์ใช้เครื่องระบายน้ําแบบนําคลื่นโดยมีกรองผ่านวงจรสองตัวติดต่อสองจุด หมุนเวียนส่งพลังงาน Tx ไปยังแอนเทนน์และพลังงาน Rx จากแอนเทนน์ไปยังตัวรับ
ในเครื่องกรองWAVEGUIDE DUPLEXER เครื่องดัดคลื่น(ใช้อัตราการเชื่อมต่อ T หรือ T) สัญญาณ Tx และ Rx ถูกแยกแยกโดยกรองเลือกความถี่; เครื่องกรอง Tx จะส่งแดน Tx เท่านั้นไปยังแอนเทนน์และกรอง Rx ผ่านเพียงช่วง Rx จากแอนเทนน์.
AWAVEGUIDE DUPLEXER เครื่องดัดคลื่นขึ้นอยู่กับความเป็นจริงว่าความถี่ส่งและรับจะแยกกันอย่างเพียงพอ (การแบ่งความถี่แบบซ้อน) เพื่อให้กรองสามารถแยกแยกกันได้อย่างมีประสิทธิภาพ
AWAVEGUIDE DUPLEXER เครื่องดัดคลื่นรวมถึงภาระทางคลื่นหรือจบที่ตรงกันที่ท่าทางแยก (เมื่อใช้เครื่องระจาย) เพื่อดูดซึมพลังงานที่รั่วหรือสะท้อน
AWAVEGUIDE DUPLEXER เครื่องดัดคลื่นรับประกันว่าแอนเทนเน่ถูกเชื่อมต่อพร้อมกันกับเส้นทาง Tx และ Rx โดยไม่ให้เกิดการขัดแย้งกัน
| เลขส่วน | VN-WGD-07-WR112 |
| ความถี่ในการทํางาน (GHz) | 7 |
| ความเรียบ ((dB) | ≤0.4dB ((ระยะเวลาสุ่ม ± 30MHz) |
| ความแตกต่างของการช้าระยะของกลุ่ม (dB) | ≤ 10ns (ระยะเวลาสุ่ม ± 30MHz) |
| ความสูญเสีย (dB) | ≥15dB |
| การปฏิเสธ ((ต่ําถึง ANT) |
≥ 70dB@f3-f4 ≥50dB@30MHz- ((f1-DS) ≥50dB@f4-2f1 ≥30dB@2f1-26GHz |
| การปฏิเสธ ((สูงถึง ANT) |
≥ 70dB@f1-f2 ≥ 50dB@30MHz-f1 ≥50dB@(f4+DS) -2f3 ≥30dB@2f3-26GHz |
| อินเตอร์เฟซ | WR112 (BJ84) |

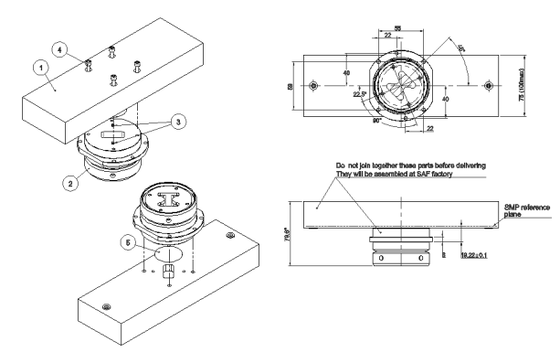

| ขนาด ((mm) | ดังต่อไปนี้ |
| ความชื้นในการทํางาน | 5-95% |
| อุณหภูมิการทํางาน (°C) | -35 ~ + 65 |
| ความสอดคล้องกับ ROHS | ใช่ |
|
|
