| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | negotiable |
| วิธีการชำระเงิน: | L/C, D/A, D/P, T/T |
| ความสามารถในการจัดหา: | 500 |

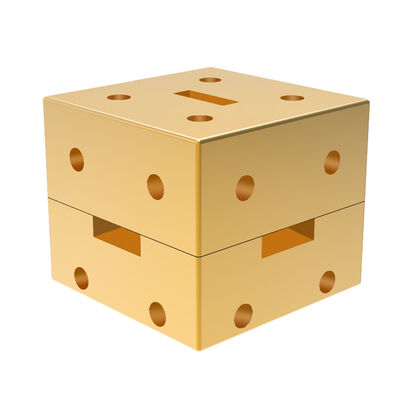

22-33GHz WR-34 WAVEGUIDE MAGIC T
ตัวรวมและตัวแยกกำลัง –
A WAVEGUIDE MAGIC T แบ่งสัญญาณกำลังสูงออกเป็นสองเส้นทางเท่าๆ กัน หรือรวมสัญญาณสองสัญญาณเป็นหนึ่งเดียว
ตัวผสมแบบสมดุล –
A WAVEGUIDE MAGIC T รวมสัญญาณ Local Oscillator (LO) และสัญญาณ RF ในสถาปัตยกรรมตัวผสมแบบ Image-Rejection
ตัวเปรียบเทียบเฟสและตัวตรวจจับ –
A WAVEGUIDE MAGIC T เปรียบเทียบความแตกต่างของเฟสระหว่างสัญญาณอินพุตสองสัญญาณที่พอร์ต Collinear
เชื่อมต่อแหล่งกำเนิดกับแขน H –
สำหรับการแบ่งกำลังแบบ In-phase ให้ป้อนสัญญาณอินพุตเข้าที่แขน H ของ WAVEGUIDE MAGIC T.
ใช้แขน Collinear เป็นเอาต์พุต –
แขน Collinear ทั้งสองของ WAVEGUIDE MAGIC T ทำหน้าที่เป็นเอาต์พุตแบบสมดุล โดยแต่ละแขนจะรับกำลังอินพุตครึ่งหนึ่ง
| หมายเลขชิ้นส่วน | VN-WGMT-2233-WR34 |
| ความถี่ใช้งาน ( GHz ) | 22-33 |
| VSWR ระนาบ H | 1.3:1 (พื้นผิวทั่วไป) |
| VSWR ระนาบ E | 1.5:1 (พื้นผิวทั่วไป) |
| ความสมมาตร (dB) | ±0.4 |
| การแยก (dB) | ≥30 |
| อินเทอร์เฟซ | WR34 (BJ260) |
| ขนาด (มม.) | ตามที่แสดงด้านล่าง |
| แบนด์วิดท์ | เต็ม |
| การปฏิบัติตามข้อกำหนด ROHS | ใช่ |
|
|
