| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | negotiable |
| วิธีการชำระเงิน: | L/C, D/A, D/P, T/T |
| ความสามารถในการจัดหา: | 500 |
76-81GHz WR-12 WAVEGUIDE FILTER
ระบบเรดาร์ –
A WAVEGUIDE FILTER แยกความถี่ส่งและรับในเรดาร์ที่ปรับเปลี่ยนความถี่ได้ หรือปฏิเสธสัญญาณรบกวนนอกย่านความถี่
สถานีภาคพื้นดินสำหรับการสื่อสารผ่านดาวเทียม (Satcom) –
A WAVEGUIDE FILTER กำจัดสัญญาณรบกวนที่ไม่ต้องการออกจากอัพคอนเวอร์เตอร์ก่อนที่สัญญาณจะไปถึงเสาอากาศ
ระบบสงครามอิเล็กทรอนิกส์ (EW) –
A WAVEGUIDE FILTER เลือกย่านความถี่ที่ต้องการในขณะที่ปฏิเสธสัญญาณรบกวนนอกย่านความถี่นั้น
การจับคู่หน้าแปลน –
A WAVEGUIDE FILTER ต้องการหน้าแปลนประเภทเดียวกัน (UG, CPR, ฝาครอบ หรือ choke) กับส่วนประกอบเวฟไกด์ที่อยู่ติดกัน
การตรวจสอบกำลังไฟ –
ก่อนใช้งาน WAVEGUIDE FILTER, ให้ตรวจสอบความสามารถในการรองรับกำลังไฟเฉลี่ยและกำลังไฟสูงสุด
การปรับจูน (สำหรับฟิลเตอร์ที่ปรับได้) –
บาง WAVEGUIDE FILTER มีสกรูปรับจูน ให้ปรับอย่างระมัดระวังขณะตรวจสอบการตอบสนองบนเครือข่ายวิเคราะห์
| หมายเลขชิ้นส่วน | VN-WGFLT-7681-WR12 |
| ความถี่ใช้งาน ( GHz ) | 76-81 |
| การปฏิเสธ (dB) | 77dB@73GHz |
| การสูญเสียสัญญาณแทรก (dB) | ≤1.8 |
| อินเทอร์เฟซ | WR12(BJ740) |
| อุณหภูมิใช้งาน ( ℃ ) | -30 ~ + 65 |

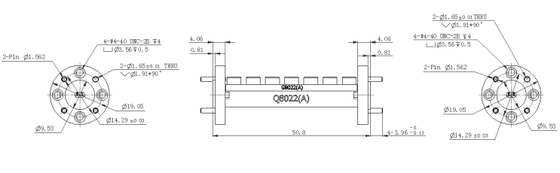

| ขนาด (มม.) | ตามที่แสดงด้านล่าง |
| การปฏิบัติตาม ROHS | ใช่ |
|
|
