| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | negotiable |
| วิธีการชำระเงิน: | L/C, D/A, D/P, T/T |
| ความสามารถในการจัดหา: | 500 |
374-40.5GHz COAXIAL FILTER
A WAVEGUIDE FILTER คือส่วนประกอบของท่อนำคลื่นแบบพาสซีฟที่เลือกความถี่ได้
A WAVEGUIDE FILTER อนุญาตให้สัญญาณภายในย่านความถี่ที่กำหนดผ่านไปได้โดยมีการสูญเสียการแทรกต่ำมาก
นอกย่านความถี่ที่ผ่านได้นั้น WAVEGUIDE FILTER จะมีการลดทอนสูง (การปฏิเสธ) สัญญาณที่ไม่ต้องการ
A WAVEGUIDE FILTER ทำงานโดยอาศัยช่องกำทอน, ไอริส หรือส่วนที่เชื่อมต่อกันภายในโครงสร้างท่อนำคลื่น
A WAVEGUIDE FILTER สามารถออกแบบเป็นแบบโลว์พาส, ไฮพาส, แบนด์พาส หรือแบนด์สต็อป (น็อตช์)
A WAVEGUIDE FILTER ใช้ขนาดทางกายภาพของช่องกำทอนเพื่อกำหนดความถี่กำทอน
เมื่อสัญญาณตรงกับความถี่กำทอนของ WAVEGUIDE FILTER, สัญญาณจะผ่านไปได้โดยมีการสะท้อนน้อยที่สุด
เมื่อสัญญาณอยู่นอกย่านกำทอน WAVEGUIDE FILTER จะสะท้อนหรือดูดซับสัญญาณนั้น ป้องกันการส่งผ่าน
A WAVEGUIDE FILTER ทำหน้าที่กรองโดยไม่ต้องใช้พลังงานภายนอกหรือส่วนประกอบที่ทำงานอยู่
| หมายเลขชิ้นส่วน | VN-CFLT-KM-3740 |
| ความถี่ใช้งาน ( GHz ) | 37-40.5 |
| การปฏิเสธ (dB) | 45dB@29GHz-35.25GHz/40dB@42GHz-48GHz |
| การสูญเสียการแทรก (dB) | ≤2.0 |
| อัตราการสะท้อนกลับ (dB) | ≥14 |
| ขั้วต่อ RF | 2.92mm-Male&2.92mm-Female |
| อุณหภูมิใช้งาน ( ℃ ) | 0 ~ + 55 |

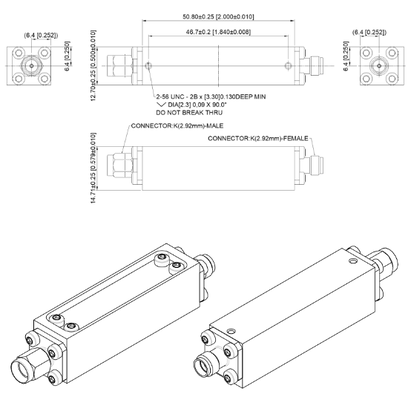

| ขนาด (มม.) | ตามที่แสดงด้านล่าง |
| การปฏิบัติตาม ROHS | ใช่ |
|
|
