| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | negotiable |
| วิธีการชำระเงิน: | L/C, D/A, D/P, T/T |
| ความสามารถในการจัดหา: | 500 |
โหลดท่อนำคลื่น WR-5 145-220GHz
กโหลดท่อนำคลื่นเป็นอุปกรณ์ยุติแบบพาสซีฟและไม่แผ่รังสีซึ่งใช้ในระบบส่งคลื่นนำคลื่น คุณลักษณะทางไฟฟ้าเบื้องต้นคือการนำเสนออิมพีแดนซ์ที่ตรงกัน (โดยทั่วไปเทียบเท่ากับ 50 โอห์มหรืออิมพีแดนซ์ลักษณะเฉพาะของท่อนำคลื่น) ไปยังแหล่งกำเนิด ดังนั้นจึงดูดซับพลังงานไมโครเวฟที่ตกกระทบโดยมีการสะท้อนน้อยที่สุด
การดูดซับพลังงานไมโครเวฟ:
กโหลดท่อนำคลื่นแปลงพลังงานคลื่นแม่เหล็กไฟฟ้าเป็นความร้อน ป้องกันคลื่นนิ่ง ระบบกำลังสูงใดๆ ก็ตามจำเป็นต้องมีโหลดท่อนำคลื่นเพื่อยุติพอร์ตที่ไม่ได้ใช้
การลดอัตราส่วนคลื่นนิ่ง (VSWR):
โดยการดูดซับพลังตกกระทบเกือบทั้งหมดโหลดท่อนำคลื่นรักษา VSWR ต่ำ (โดยทั่วไปคือ <1.05) ทำให้มั่นใจได้ถึงความเสถียรของแหล่งสัญญาณและความแม่นยำในการวัด
การปกป้องส่วนประกอบที่ละเอียดอ่อน:
ในระหว่างการทดสอบเครื่องส่งสัญญาณหรือการปรับเครื่องขยายเสียงโหลดท่อนำคลื่นทำหน้าที่เป็นเสาอากาศจำลอง โดยไม่ต้องโหลดท่อนำคลื่นพลังงานที่สะท้อนกลับอาจทำลายอุปกรณ์ราคาแพง เช่น แมกนีตรอนหรือเครื่องขยายสัญญาณโซลิดสเตต
| หมายเลขชิ้นส่วน | VN-WGLD-145220-WR5 |
| ความถี่ในการทำงาน (GHz) | 145-220 |
| ความต้านทาน (โอห์ม) | 50 |
| VSWR | ≤1.25 |
| อุณหภูมิในการทำงาน ( ℃ ) | -40 ~ + 80 |
| อินเทอร์เฟซ | WR5(BJ1800) |

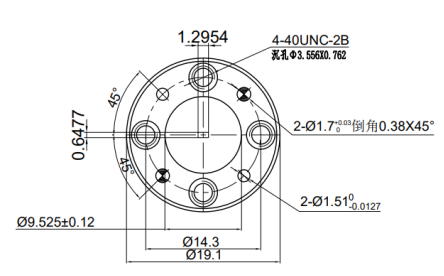

| ขนาด (มม.) | ดังข้างล่างนี้ |
| พลังการจัดการ | 0.3 (วัตต์, สูงสุด) |
| การปฏิบัติตาม ROHS | ใช่ |
|
|
