| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | negotiable |
| วิธีการชำระเงิน: | L/C, D/A, D/P, T/T |
| ความสามารถในการจัดหา: | 500 |
โหลดท่อนำคลื่น WR-42 18-26.5GHz
การยุติพอร์ต:
เชื่อมต่ออินพุตแบบหน้าแปลนของโหลดท่อนำคลื่นโดยตรงไปยังพอร์ตท่อนำคลื่น พอร์ตหมุนเวียน หรือพอร์ตตัวเชื่อมต่อทิศทาง ตรวจสอบให้แน่ใจว่าประเภทหน้าแปลน (เช่น UG, CPR, ฝาครอบ, โช้ค) ตรงกับระบบ
ข้อควรพิจารณาในการจัดการพลังงาน:
เลือกกโหลดท่อนำคลื่นโดยมีพิกัดกำลังเฉลี่ยเกินกำลังสูงสุดที่คาดไว้ สำหรับระบบพัลซิ่ง ให้ตรวจสอบความสามารถด้านพลังงานสูงสุด
ความต้องการในการทำความเย็น:
พลังงานต่ำโหลดท่อนำคลื่น→ การระบายความร้อนด้วยอากาศตามธรรมชาติ
กำลังปานกลาง → บังคับระบายความร้อนด้วยอากาศ (เช่น พัดลมในตัว)
กำลังสูง → ระบายความร้อนด้วยน้ำโหลดท่อนำคลื่นด้วยน้ำปราศจากไอออนหมุนเวียน
การวางแนวการติดตั้ง:
กำลังสูงบ้างโหลดท่อนำคลื่นต้องติดตั้งครีบในแนวตั้งเพื่อเพิ่มประสิทธิภาพการหมุนเวียนอากาศ ปฏิบัติตามเอกสารข้อมูลเฉพาะนั้นเสมอโหลดท่อนำคลื่น.
การยืนยัน:
หลังการติดตั้ง ให้ใช้ตัววิเคราะห์เครือข่ายเพื่อยืนยันว่าโหลดท่อนำคลื่นแสดงการสูญเสียคืนดีกว่า 30 dB (VSWR < 1.065)
| หมายเลขชิ้นส่วน | VN-WGLD-1826-WR42 |
| ความถี่ในการทำงาน (GHz) | 18-26.5 |
| ความต้านทาน (โอห์ม) | 50 |
| VSWR | ≤1.03 |
| อุณหภูมิในการทำงาน ( ℃ ) | -40 ~ + 80 |
| อินเทอร์เฟซ | WR42(BJ220) |

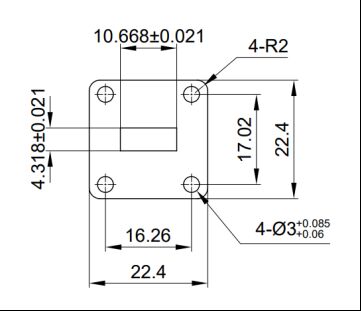

| ขนาด (มม.) | ดังข้างล่างนี้ |
| พลังการจัดการ | 2 (วัตต์, สูงสุด) |
| การปฏิบัติตาม ROHS | ใช่ |
|
|
