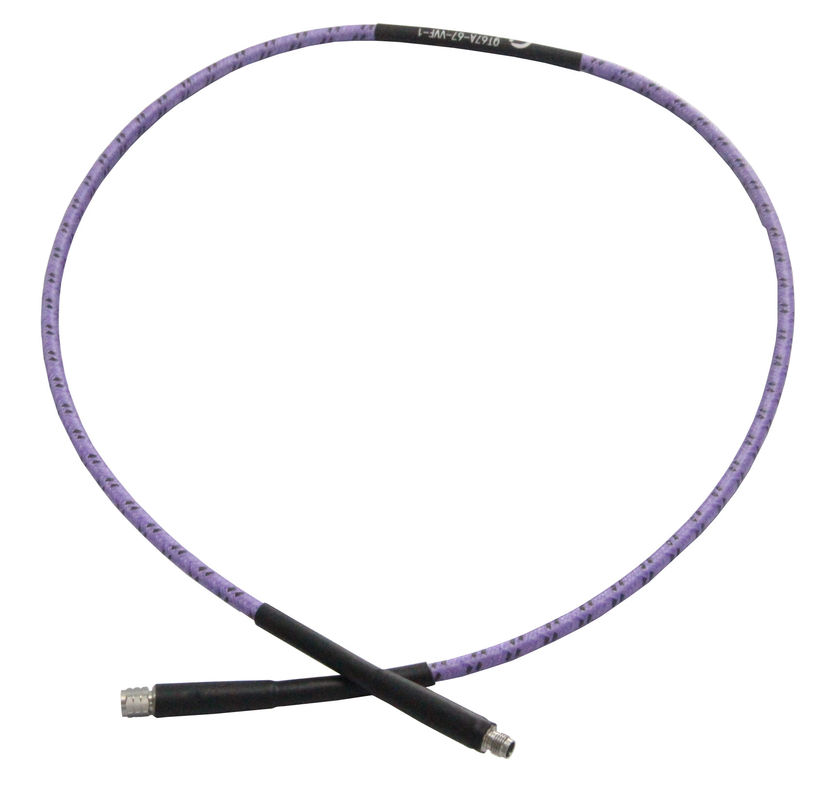

67G การทดสอบการทํางานความทนทานสูง คาเบลประกอบ
ระยะและความสูญเสียคงที่, ชีวิตยาว
| ลักษณะ: | การใช้งาน: |
| *การสูญเสียการใส่ที่ต่ํา | * การทดสอบห้องปฏิบัติการ |
| * ความมั่นคงระยะสูง | * เครื่องบิน |
| * พลังสูง | * ราดาร์เรียงระยะ |
| * ความทนทานสูง | * การสื่อสารผ่านดาวเทียม |
เครื่องไฟฟ้า
| ความถี่: | DC ~ 67GHz |
| ความขัดขวาง: | 50Ω |
| ความเร็วของการขยายตัว: | 81% |
| ประสิทธิภาพการป้องกัน: | 90dB นาที |
| ความดันทนทาน: | 500V DC |
| ความมั่นคงของระยะ* 1: | ± 7° |
| ความมั่นคงของขนาด* 1: | ± 0.05dB |
[1] รังสี 50 มิลลิเมตร, การโค้ง 360 °
เครื่องจักรกล
|
ระยะโค้งที่ไม่ปรับเกราะ (การติดตั้ง/ซ้ํา) |
12 มิลลิเมตร / 24 มิลลิเมตร นาที |
|
ระยะโค้งของโลหะเกราะ (การติดตั้ง/ซ้ํา) |
30 มิลลิเมตร/60 มิลลิเมตร นาที |
| วงจรชีวิตการบิด: | 100,000 |
| วงจรชีวิตของการเจอกัน*2: | 5,000 |
[2] สําหรับเครื่องเชื่อม 1.85mm, 2.4mm, 2.92mm, 3.5mm, SMA เท่านั้น
สังคม
| อุณหภูมิ | -55 ~ + 125 °C |
การลดความแรงและการจัดการพลังงาน
| ความถี่ (GHz) | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 18 | 26.5 | 33 | 40 | 50 | 67 |
| การอ่อนแอ*3(dB/100m) | 64 | 91 | 130 | 161 | 187 | 210 | 232 | 288 | 355 | 400 | 445 | 503 | 594 |
| พลังงานเฉลี่ย*4(W) | 97 | 68 | 47 | 38 | 33 | 29 | 27 | 21 | 17 | 15 | 14 | 12 | 10 |
[3] VSWR:1.0; สภาพแวดล้อม: +25°C (77°F); สายเคเบิลสด
[4] VSWR:1.0; บรรยากาศ: +40°C (104°F); ระดับน้ําทะเล
การก่อสร้าง
| ไม่ ไม่ | ชื่อ | ขนาด (mm) | วัสดุ |
| 1 | คอนดิวเตอร์ภายใน | 0.50 | ทองแดงเคลือบเงิน |
| 2 | ไดเอเลคทริก | 1.38 | PTFE ความหนาแน่นต่ํา |
| 3 | ปรางภายใน | 1.54 | เทปทองแดงเคลือบเงิน |
| 4 | ระหว่างชั้น | 1.82 | PTFE ความหนาแน่นต่ํา |
| 5 | ปรางภายนอก | 2.17 | สายผูกทองแดงเคลือบเงิน |
| 6 | ชุด | 2.40 | FEP |
| 7 ~ 9 | เสื้อเกราะ (ไม่จํากัด) | 5.50 | สารประกอบ |
| 10 | 6.00 | PTFE |
กติกาการตั้งชื่อเครื่องเชื่อม:
V - 1.85mm (67GHz VSWR 1.5)
G - Mini-SMP (สามารถจับคู่กับ GPPO และ SSMP, 65GHz, VSWR 1.8)
2 - 2.4mm (50GHz VSWR 1.4)
K - 2.92mm (40GHz VSWR 1.35)
A - SSMA (40GHz VSWR 1.35)
P - SMP (40GHz VSWR 1.35)
3 - 3.5mm (33GHz VSWR 1.35)
S - SMA (26.5GHz VSWR 1.3)
เครื่องเชื่อมหญิง - เพิ่ม F หลังชื่อเครื่องเชื่อม
มุมขวา - เพิ่ม RR หลังชื่อเครื่องเชื่อม (VSWR เพิ่ม 0.1)
วิธี สั่ง
VN67W-X-Y-Z
VN:Vinncom
W: เสื้อเกราะ: P, ไม่มีเสื้อเกราะ: เปิด
X: ความถี่ใน GHz
Y: ประเภทของเครื่องเชื่อม
Z: ความยาวในเมตร
ตัวอย่าง:
สําหรับการสั่งตั้งสายทดสอบ VN67 พร้อมเครื่องปรับรังสี DC-60GHz1.85 มิลลิเมตรชาย 1.85 มิลลิเมตรหญิง 0.5 เมตร ระบุ VN67P-60-VVF-0.5.
เครื่องเชื่อม QT67
|
หน่วยงานการตรวจสอบ |
|
หน่วยงานการตรวจสอบ |
|
เครื่องเชื่อม QT67P
|
VN-QCV-MG-T67P-4 |
|
VN-QCV-FG-T67P-2 |
|
|
|
