| MOQ: | 5 ชิ้น |
| ราคา: | negotiable |
| Delivery period: | 2-4 สัปดาห์ |
| payment method: | ที/ที, เวสเทิร์นยูเนี่ยน |
| Supply Capacity: | 50 ชิ้นต่อวัน |

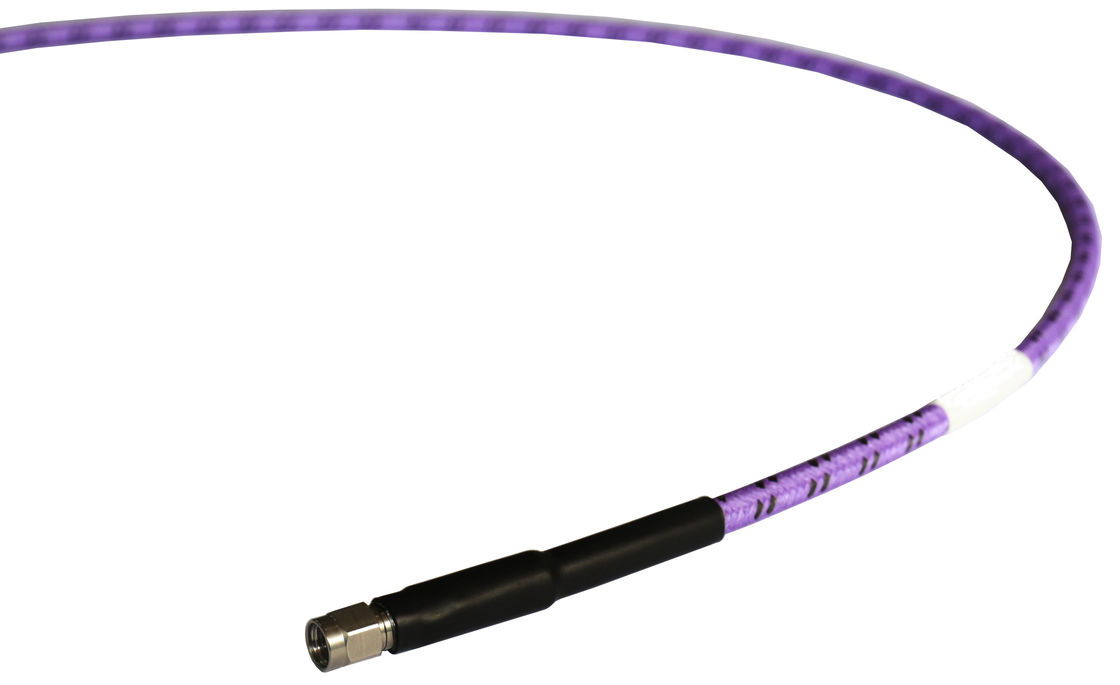

โฟเซสและความสูญเสียที่มั่นคง, ชีวิตยืดหยุ่นยาว 50G การประกอบเคเบิลทดสอบที่มีประสิทธิภาพสูง
ระยะและความสูญเสียคงที่, ชีวิตยาว
| ลักษณะ: | การใช้งาน: |
| * การสูญเสียการใส่ที่ต่ํา | * การทดสอบห้องปฏิบัติการ |
| * ความมั่นคงระยะสูง | * เครื่องบิน |
| * พลังสูง | * ราดาร์เรียงระยะ |
| * ความทนทานสูง | * การสื่อสารผ่านดาวเทียม |
เครื่องไฟฟ้า
| ความถี่: | DC ~ 50GHz |
| ความขัดขวาง: | 50Ω |
| ความเร็วของการขยายตัว: | 76% |
| ประสิทธิภาพการป้องกัน: | 90dB นาที |
| ความดันทนทาน: | 500V DC |
| ความมั่นคงของระยะ* 1: | ± 7° |
| ความมั่นคงของขนาด* 1: | ± 0.05dB |
[1] รังสี 50 มิลลิเมตร, การโค้ง 360 °
เครื่องจักรกล
|
ระยะโค้งที่ไม่ปรับเกราะ (การติดตั้ง/ซ้ํา) |
ขนาด 18 มิลลิเมตร / 36 มิลลิเมตร |
|
ระยะโค้งของโลหะเกราะ (การติดตั้ง/ซ้ํา) |
30 มิลลิเมตร/60 มิลลิเมตร นาที |
| วงจรชีวิตการบิด: | 100,000 |
| วงจรชีวิตของการเจอกัน*2: | 5,000 |
[2] สําหรับเครื่องเชื่อม 2.4mm, 2.92mm, 3.5mm, SMA, N เท่านั้น
สังคม
| อุณหภูมิ | -55 ~ + 165 °C |
การลดความแรงและการจัดการพลังงาน
| ความถี่ (GHz) | 1 | 2 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 | 40 | 50 |
| การอ่อนแอ*3(dB/100m) | 48.1 | 68.3 | 83.9 | 119.4 | 138.4 | 155.2 | 173.4 | 210.2 | 257.1 | 319.2 | 359.2 |
| พลังงานเฉลี่ย*4(W) | 506 | 356 | 290 | 204 | 176 | 157 | 140 | 116 | 95 | 76 | 68 |
[3] VSWR:1.0; สภาพแวดล้อม: +25°C (77°F); สายเคเบิลสด
[4] VSWR:1.0; บรรยากาศ: +40°C (104°F); ระดับน้ําทะเล
การก่อสร้าง
| ไม่ ไม่ | ชื่อ | ขนาด (mm) | วัสดุ |
| 1 | คอนดิวเตอร์ภายใน | 0.72 | ทองแดงเคลือบเงิน |
| 2 | ไดเอเลคทริก | 2.1 | PTFE ความหนาแน่นต่ํา |
| 3 | ปรางภายใน | 2.25 | เทปทองแดงเคลือบเงิน |
| 4 | ระหว่างชั้น | 2.55 | PTFE ความหนาแน่นต่ํา |
| 5 | ปรางภายนอก | 3.01 | สายผูกทองแดงเคลือบเงิน |
| 6 | ชุด | 3.60 | FEP |
| 7 ~ 9 | เสื้อเกราะ (ไม่จํากัด) | 5.50 | สารประกอบ |
| 10 | 6.00 | PTFE |
กติกาการตั้งชื่อเครื่องเชื่อม:
2 - 2.4mm (50GHz VSWR 1.4)
K - 2.92mm (40GHz, VSWR 1.25)
3 - 3.5mm (33GHz VSWR 1.35)
S - SMA (26.5GHz VSWR 1.25)
N - N (18GHz VSWR 1.25)
เครื่องเชื่อมหญิง - เพิ่ม F หลังชื่อเครื่องเชื่อม
มุมขวา - เพิ่ม ราคา หลังชื่อเครื่องเชื่อม ((VSWR เพิ่ม 0.1)
วิธี สั่ง
VN50W-X-Y-Z
VN:Vinncom
W: เสื้อเกราะ: P, ไม่มีเสื้อเกราะ: เปิด
X: ความถี่ใน GHz
Y: ประเภทของเครื่องเชื่อม
Z: ความยาวในเมตร
เครื่องเชื่อม T50
|
VN-QC2-MG-T50-2 2.4 มิลลิเมตรเพศชาย เหล็กไร้ขัด |
|
หน่วยงานที่ได้รับการกําหนด 3.5 มิลลิเมตร หญิง สแตนเลส |
|
|
หน่วยงานที่ได้รับการกําหนด 2.4 มิลลิเมตร หญิง สแตนเลส |
|
หน่วยงานการตรวจสอบ SMA เพศชาย สแตนเลส |
|
|
หน่วยงานการตรวจสอบ 2.92 มิลลิเมตรชาย สแตนเลส |
|
หน่วยงานที่ได้รับการกําหนด SMA หญิง, เหล็กไร้ขัด |
|
|
หน่วยงานการตรวจสอบ 2.92 มิลลิเมตร หญิง สแตนเลส |
|
หน่วยงานการตรวจสอบ N หญิง สแตนเลส |
|
|
หน่วยงานที่ได้รับการกําหนด 3.5 มิลลิเมตรชาย สแตนเลส |
|
เครื่องเชื่อมคู่ T50P
|
VN-QC2-MG-T50P-4 2.4 มิลลิเมตรเพศชาย เหล็กไร้ขัด |
|
หน่วยงานที่ได้รับการกําหนด 3.5 มิลลิเมตรชาย สแตนเลส |
|
|
หน่วยงานที่ได้รับการกําหนด 2.4 มิลลิเมตร หญิง สแตนเลส |
|
วีเอ็น-คิวซี3-เอฟจี-ที 50 พี-1 3.5 มิลลิเมตร หญิง สแตนเลส |
|
|
หน่วยวัด 2.92 มิลลิเมตรชาย สแตนเลส |
|
VN-QCS-MG-T50P-3 SMA เพศชาย สแตนเลส |
|
|
หน่วยงานการตรวจสอบ 2.92 มิลลิเมตร หญิง สแตนเลส |
|
หน่วยงานการตรวจสอบ SMA หญิง, เหล็กไร้ขัด |
|
|
หน่วยวัด N ชาย, เหล็กไร้ขัด |
|
|
|
