รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Vinncom
ได้รับการรับรอง: RoHS/ISO9000
หมายเลขรุ่น: VN-HC2x2-0727-Ox-XXX
เงื่อนไขการชำระเงินและการจัดส่ง
ความถี่ในการทำงาน (MHz): |
698-2700 |
ความต้านทาน (โอห์ม): |
50 |
VSWR: |
1.2 |
ข้อต่อ (dB): |
3 ± 0.8 |
การสูญเสียการแทรก (dB): |
±3.6 |
การแยก (dB): |
25 |
IM3 (เดซิเบล @ 2×43dBm): |
-150/-160 |
ความถี่ในการทำงาน (MHz): |
698-2700 |
ความต้านทาน (โอห์ม): |
50 |
VSWR: |
1.2 |
ข้อต่อ (dB): |
3 ± 0.8 |
การสูญเสียการแทรก (dB): |
±3.6 |
การแยก (dB): |
25 |
IM3 (เดซิเบล @ 2×43dBm): |
-150/-160 |

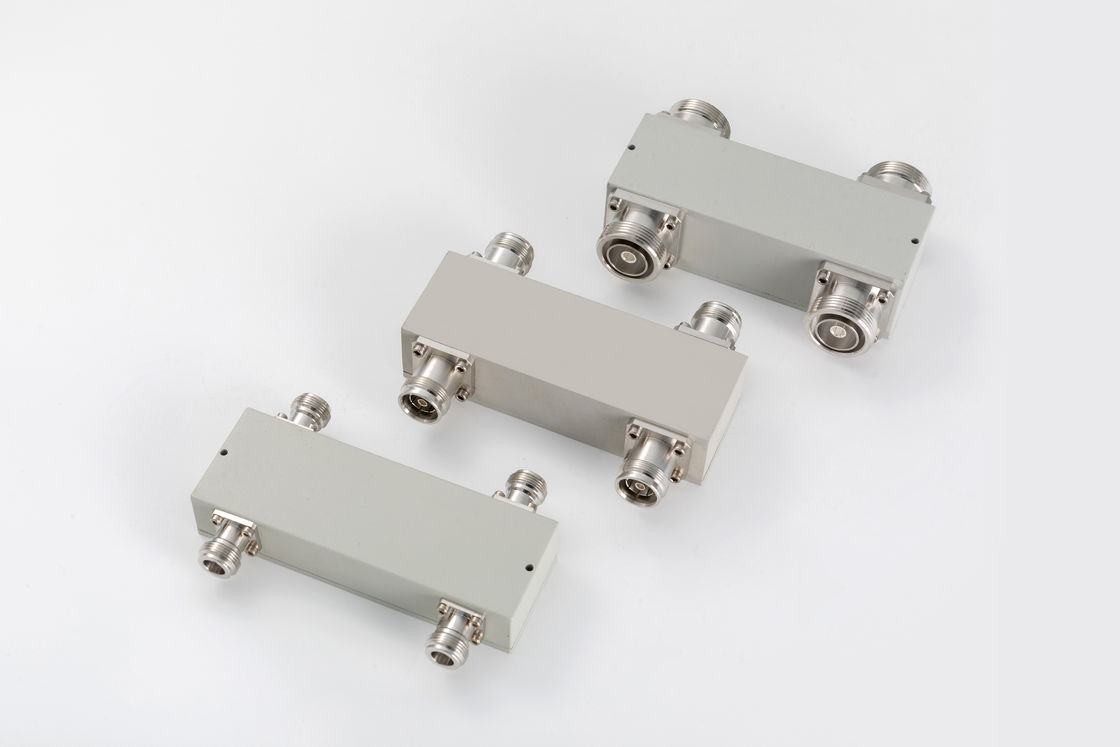

698-2700MHz 2in 2out ไฮบริด คอปเลอร์ PIM- 150/-160
| เลขส่วน | VN-HC2x2-0727-Ox-XXX | ||
| ความถี่ในการทํางาน (MHz) | 698-2700 | ||
| อัตราต่อต้าน (โอม) | 50 | ||
| VSWR | 1.2 | ||
| การเชื่อมต่อ (dB) | 3±08 | ||
| ความสูญเสียการใส่ (dB) | ±36 | ||
| การแยกแยก (dB) | 25 | ||
| IM3 (dBc @ 2×43dBm) | - 150/-160 | ||
| การใช้งาน | ภายในและภายนอก | ||
| ระดับการคุ้มครอง | IP65 | ||
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 | ||
| อินเตอร์เฟซ | N หญิง/4.3-10 หญิง/DIN หญิง | ||
| พลังการจัดการ (Watt, max) | 500 ((N:300) | ||
| พลังงานสูงสุด (Watt, max) | .1500 ((N:1200) | ||
| ขนาด (มม) ((L × W × H ยกเว้นเครื่องเชื่อม) | 127X44X25 | 127X44X31 | 127X44X38 |
| น้ําหนักสุทธิ (g) | 385 ± 20% | 565 ± 20% | 810 ± 20% |
| ขนาดบรรจุ (mm,L × W × H) | 165X87X35 | 170X100X40 | 170X100X40 |
| ขนาดกระเป๋าบรรจุ (mm,L × W × H) | 460X350X195 | 520X360X110 | 520X360X110 |
คอปเลอร์ทิศทางพอร์ตของเราที่ออกแบบมาเพื่อการแบ่งพลังงาน 3 dB (เท่ากัน) ไฮบริดมีสองประเภท ไฮบริด 90 องศาหรือสี่เหลี่ยม และไฮบริด 180 องศา
Vinncom มีการออกแบบแบบที่แตกต่างกันสําหรับคัพเลอร์ไฮบริดที่ใช้ไมโครสเตอป, แผ่นอากาศ-ดีเล็คทริกและผนังบาง, คู่นําคลื่น เป็นต้น
คอปเลอร์ไฮบริดถูกใช้อย่างแพร่หลายในฐานะคอปเลอร์ 3db ทิศทางที่มีจุดสิ้นสุดหนึ่งยังสามารถใช้ได้ในฐานะคอมบิเนอร์ 2 ใน 2 ออกและ 2 ใน 1 ออก
สําหรับการใช้งานบางส่วน คอปเลอร์ไฮบริดสามารถรวมกันเป็นเมทริกซ์ เช่น 4in 4out, 3in 3out ฯลฯ
Vinncom จําหน่ายช่วงความถี่ที่แตกต่างกันมากมายสําหรับเครื่องเชื่อมแบบไฮบริด และใช้อย่างแพร่หลายในระบบ DAS และระบบการทดสอบ
