รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Vinncom
ได้รับการรับรอง: ROHS ISO9000
หมายเลขรุ่น: VN-HC2x2-05538-OP
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: negotiable
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T
สามารถในการผลิต: 500 ชิ้นต่อวัน
การใช้งาน: |
ในฐานะผู้รวมวงเดียวกัน |
การแยกสูง: |
โดยทั่วไปคือ 25db |
VSWR ต่ำ: |
1.15(สูงสุด) |
เครื่องเชื่อม: |
4.3-10 หญิง |
OEM/ODM: |
ยอมรับ |
สี: |
ปรับแต่ง |
พิม: |
-153dbc -163dbc @43dbm*2 |
การใช้งาน: |
ในฐานะผู้รวมวงเดียวกัน |
การแยกสูง: |
โดยทั่วไปคือ 25db |
VSWR ต่ำ: |
1.15(สูงสุด) |
เครื่องเชื่อม: |
4.3-10 หญิง |
OEM/ODM: |
ยอมรับ |
สี: |
ปรับแต่ง |
พิม: |
-153dbc -163dbc @43dbm*2 |

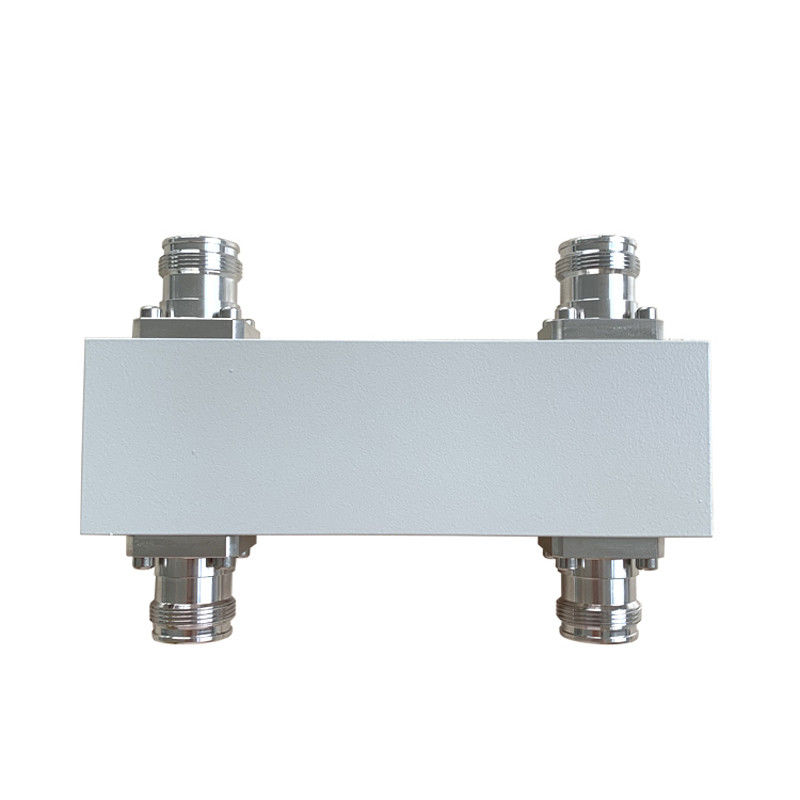

550-3800MHZ 4.3-10 หญิง PIM ต่ํา 3dB Hybrid Coupler Combiner DAS
| เลขส่วน | VN-HC2x2-05538-OP |
| ความถี่ในการทํางาน (MHz) | 550-3800 |
| อัตราต่อต้าน (โอม) | 50 |
| VSWR | 1.25 |
| การเชื่อมต่อ (dB) | 3±1 |
| ความสูญเสียการใส่ (dB) | 3±1 |
| การแยกแยก (dB) | 23 |
| IM3 (dBc @ 2×43dBm) | -153/-163 |
| การใช้งาน | ภายในและภายนอก |
| ระดับการคุ้มครอง | IP65 |
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 |
| อินเตอร์เฟซ | 4.3-10 หญิง |
| พลังการจัดการ (Watt, max) | 500 |
| พลังงานสูงสุด (Watt, max) | 1500 |
| ขนาด (มม) ((L × W × H ยกเว้นเครื่องเชื่อม) | 140.6*44*345 |
| น้ําหนักสุทธิ (g) | 715 |
| น้ําหนักบรรจุ (kg/pcs) | 15.4/20 |
| ขนาดบรรจุ (mm,L × W × H) | 170*100*40 |
| ขนาดกระเป๋าบรรจุ (mm,L × W × H) | 520*360*105 |
| ความสอดคล้องกับ ROHS | ใช่ |
คอปเลอร์ไฮบริดเป็นกรณีพิเศษของคอปเลอร์ทิศทาง 4 ท่า ที่ถูกออกแบบมาเพื่อการแบ่งพลังงาน 3 dB (เท่ากัน)และไฮบริด 180 องศา.
Vinncom มีการออกแบบแบบที่แตกต่างกันสําหรับคัพเลอร์ไฮบริดที่ใช้ไมโครสเตอป, แผ่นอากาศ-ดีเล็คทริกและผนังบาง, คู่นําคลื่น เป็นต้น
คอปเลอร์ไฮบริดถูกใช้อย่างแพร่หลายในฐานะคอปเลอร์ 3db ทิศทางที่มีจุดสิ้นสุดหนึ่งยังสามารถใช้ได้ในฐานะคอมบิเนอร์ 2 ใน 2 ออกและ 2 ใน 1 ออก
สําหรับการใช้งานบางส่วน คอปเลอร์ไฮบริดสามารถรวมกันเป็นเมทริกซ์ เช่น 4in 4out, 3in 3out ฯลฯ
Vinncom จําหน่ายช่วงความถี่ที่แตกต่างกันมากมายสําหรับเครื่องเชื่อมแบบไฮบริด และใช้อย่างแพร่หลายในระบบ DAS และระบบการทดสอบ
