รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Vinncom
ได้รับการรับรอง: RoHS/ISO9000
หมายเลขรุ่น: VN-HC2x2-0738-OX
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: VN-HC2x2-035052-ON-xxx
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T
เลขส่วน: |
VN-HC2x2-0738-OX |
ความต้านทาน (โอห์ม): |
50 |
ความถี่ในการทำงาน (MHz): |
698-3800 |
VSWR: |
≤1.25 |
ข้อต่อ (dB): |
3.0±0.9 |
เลขส่วน: |
VN-HC2x2-0738-OX |
ความต้านทาน (โอห์ม): |
50 |
ความถี่ในการทำงาน (MHz): |
698-3800 |
VSWR: |
≤1.25 |
ข้อต่อ (dB): |
3.0±0.9 |

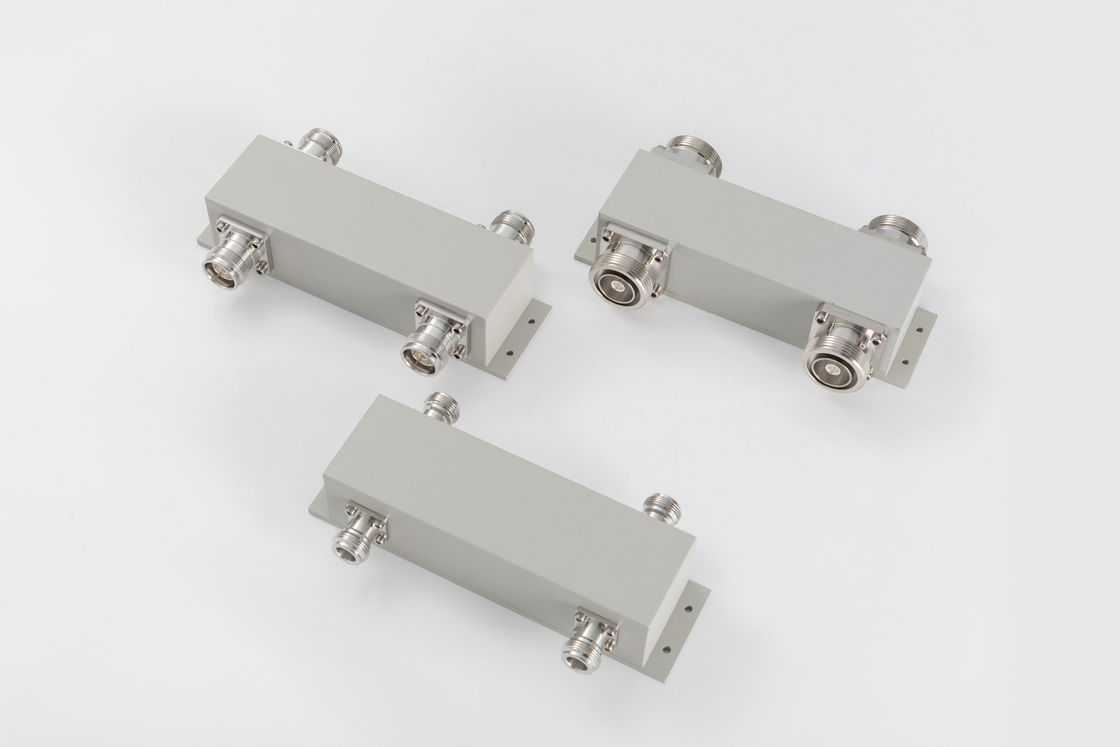

698-3800MHz 2in 2out Hybrid Coupler / 2:2 คอมไบเนอร์ PIM -150 / -160
| เลขส่วน | VN-HC2x2-0738-OX | ||
| ความถี่ในการทํางาน (MHz) | 698-3800 | ||
| อัตราต่อต้าน (โอม) | 50 | ||
| VSWR | ≤ 1.25 | ||
| การเชื่อมต่อ (dB) | 3.0±09 | ||
| ความสูญเสียการใส่ (dB) | 3.7 | ||
| การแยกแยก (dB) | ≥ 25 | ||
| IM3 (dBc @ 2×43dBm) | - 150 / - 160 | ||
| การใช้งาน | ภายในและภายนอก | ||
| ระดับการคุ้มครอง | IP65 | ||
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 | ||
| อินเตอร์เฟซ | N หญิง/4.3-10 หญิง/DIN หญิง | ||
| พลังการจัดการ (Watt, max) | 500 ((N:300) | ||
| พลังงานสูงสุด (Watt, max) | 1500 ((N:1200) | ||
| ขนาด (มม) ((L × W × H ยกเว้นเครื่องเชื่อม) | 141 × 44 × 38 | 170 × 100 × 40 | 170 × 100 × 40 |
| น้ําหนักสุทธิ (g) | 615 ± 20 | 685 ± 20 | 880 ± 20 |
| ขนาดบรรจุ (mm,L × W × H) | 170 × 100 × 40 | 170 × 100 × 40 | 170 × 100 × 40 |
| ขนาดกระเป๋าบรรจุ (mm,L × W × H) | 460 × 350 × 195 | 520 × 360 × 110 | 520 × 360 × 110 |
คอปเลอร์ไฮบริดเป็นกรณีพิเศษของคอปเลอร์ทิศทาง 4 ท่า ที่ถูกออกแบบมาเพื่อการแบ่งพลังงาน 3 dB (เท่ากัน)และไฮบริด 180 องศา.
Vinncom มีการออกแบบแบบที่แตกต่างกันสําหรับคัพเลอร์ไฮบริดที่ใช้ไมโครสเตอป, แผ่นอากาศ-ดีเล็คทริกและผนังบาง, คู่นําคลื่น เป็นต้น
คอปเลอร์ไฮบริดถูกใช้อย่างแพร่หลายในฐานะคอปเลอร์ 3db ทิศทางที่มีจุดสิ้นสุดหนึ่งยังสามารถใช้ได้ในฐานะคอมบิเนอร์ 2 ใน 2 ออกและ 2 ใน 1 ออก
สําหรับการใช้งานบางส่วน คอปเลอร์ไฮบริดสามารถรวมกันเป็นเมทริกซ์ เช่น 4in 4out, 3in 3out ฯลฯ
Vinncom จําหน่ายช่วงความถี่ที่แตกต่างกันมากมายสําหรับเครื่องเชื่อมแบบไฮบริด และใช้อย่างแพร่หลายในระบบ DAS และระบบการทดสอบ
