| MOQ: | 5 ชิ้น |
| ราคา: | negotiable |
| payment method: | L/C, D/A, D/P, T/T |
| Supply Capacity: | 500 ชิ้นต่อวัน |

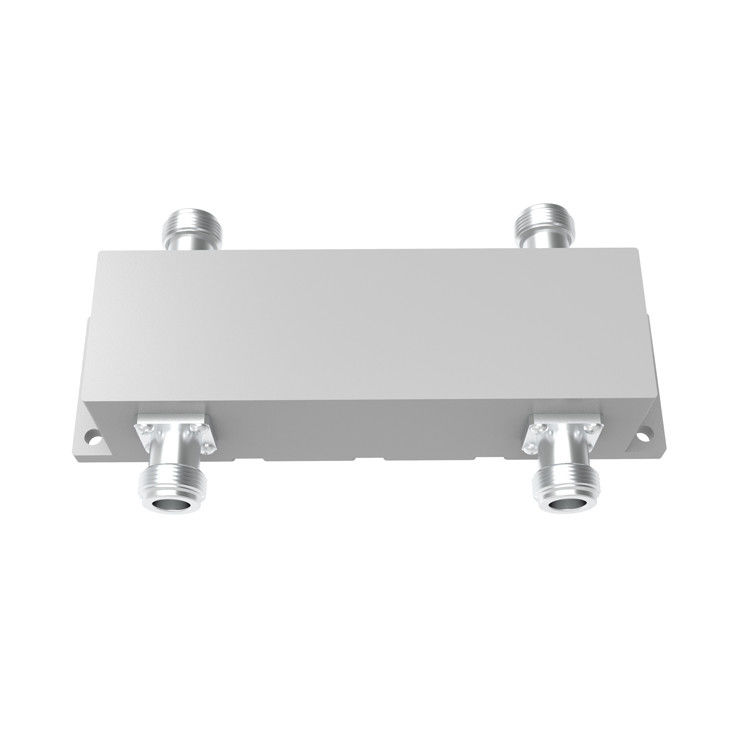

550-6000MHz 2in 2out N คอปเลอร์ไฮบริดหญิง
| เลขส่วน | VN-HC2x2-05560-ON |
| ความถี่ในการทํางาน (MHz) | 550-6000 |
| อัตราต่อต้าน (โอม) | 50 |
| VSWR | 1.35 ((โดยทั่วไป 1.22 @ ทุกวง) |
| การเชื่อมต่อ (dB) | 3 |
| ความสูญเสียการใส่ (dB) | ± 14 |
| การแยกแยก (dB) | 23 |
| IM3 (dBc @ 2×43dBm) | -153/-163 |
| การใช้งาน | ภายในและภายนอก |
| ระดับการคุ้มครอง | IP65 |
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 |
| อินเตอร์เฟซ | N หญิง |
| พลังการจัดการ (Watt, max) | 300 |
| พลังงานสูงสุด (Watt, max) | 1200 |
| ขนาด (มม) ((L × W × H ยกเว้นเครื่องเชื่อม) |
131X40X384 |
| น้ําหนักสุทธิ (g) |
600 ± 5% |
| ขนาดบรรจุ (mm,L × W × H) | 170X100X40 |
| ขนาดกระเป๋าบรรจุ (mm,L × W × H) | 520X360X105 |
| ความสอดคล้องกับ ROHS | ใช่ |
คอปเลอร์ไฮบริดเป็นกรณีพิเศษของคอปเลอร์ทิศทาง 4 ท่า ที่ถูกออกแบบมาเพื่อการแบ่งพลังงาน 3 dB (เท่ากัน)และไฮบริด 180 องศา.
Vinncom มีการออกแบบแบบที่แตกต่างกันสําหรับคัพเลอร์ไฮบริดที่ใช้ไมโครสเตอป, แผ่นอากาศ-ดีเล็คทริกและผนังบาง, คู่นําคลื่น เป็นต้น
คอปเลอร์ไฮบริดถูกใช้อย่างแพร่หลายในฐานะคอปเลอร์ 3db ทิศทางที่มีจุดสิ้นสุดหนึ่งยังสามารถใช้ได้ในฐานะคอมบิเนอร์ 2 ใน 2 ออกและ 2 ใน 1 ออก
สําหรับการใช้งานบางส่วน คอปเลอร์ไฮบริดสามารถรวมกันเป็นเมทริกซ์ เช่น 4in 4out, 3in 3out ฯลฯ
Vinncom จําหน่ายช่วงความถี่ที่แตกต่างกันมากมายสําหรับเครื่องเชื่อมแบบไฮบริด และใช้อย่างแพร่หลายในระบบ DAS และระบบการทดสอบ
|
|
