| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | negotiable |
| วิธีการชำระเงิน: | D/A, L/C, D/P, T/T |
| ความสามารถในการจัดหา: | 1500 ชิ้นต่อวัน |
400-6000MHz 2 ทาง N Female Wilkinson Splitter
สำหรับสปลิตแบบสี่ทาง สัญญาณอินพุตจะเข้าสู่Wilkinson Splitter และถูกแบ่งออกเป็นสี่เส้นทางผ่านหม้อแปลงไฟฟ้าคลื่นไตรมาส หม้อแปลงเหล่านี้จับคู่ความต้านทานจากอินพุตไปยังเอาต์พุตทั้งสี่ นวัตกรรมหลักของWilkinson Splitter คือการรวมตัวต้านทานที่เชื่อมต่อระหว่างพอร์ตเอาต์พุตสองพอร์ต ตัวต้านทานนี้จะกระจายพลังงานใดๆ ที่เกิดจากความไม่สมดุลระหว่างเอาต์พุต เพื่อให้มั่นใจว่าพลังงานที่สะท้อนกลับหรือไม่เท่ากันจะไม่สะท้อนกลับไปยังอินพุต ดังนั้นWilkinson Splitter จึงรักษาสภาพที่ตรงกันที่พอร์ตทั้งหมด
| หมายเลขชิ้นส่วน | VN-PD-0460-NF4 |
| ความถี่ในการทำงาน ( MHz ) | 400-6000 |
| อิมพีแดนซ์ ( โอห์ม ) | 50 |
| อินพุตพอร์ต VSWR | ≤1.35 |
| เอาต์พุตพอร์ต VSWR | ≤1.25 |
| การแยก(dB) | 20 |
| การสูญเสียการแทรก(dB) | ≤2.0 |
| อุณหภูมิในการทำงาน ( ℃ ) | -35 ~ + 75 |
| อินเทอร์เฟซ | N Female |
| กำลังไฟ (วัตต์, สูงสุด) | 30W ในฐานะตัวแยก; 2W ในฐานะตัวรวม |

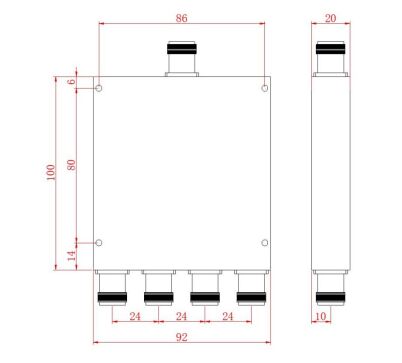

| ขนาด (มม.)(ยาว×กว้าง×สูง, ไม่รวมขั้วต่อ) | 100*92*20 |
| การปฏิบัติตาม ROHS | ใช่ |
|
|
