| MOQ: | 5 ชิ้น |
| ราคา: | negotiable |
| payment method: | ดี/เอ, แอล/C, ดี/พี, ที/ที |
| Supply Capacity: | 60 ชิ้นต่อวัน |
Quad-Band Combiner 1710-4000MHz
| หมายเลขชิ้นส่วน | VN-QBC-1710-4000-OP-153 | |||
| ความถี่ในการทำงาน ( MHz ) | 1710-1880 | 2170-2300 | 2400-2700 | 3300-4000 |
| อิมพีแดนซ์ (Ω) | 50 | |||
| การสูญเสียการแทรก (dB) | ＜0.5 | |||
| VSWR | ≤1.3 | |||
| การแยกสัญญาณ (dB) | >50 | |||
| PIM(dBm) | ≤ -153dBc (with 2 x 43dBm) | |||
| การใช้งาน | ภายในและภายนอกอาคาร | |||
| ระดับการป้องกัน | IP67 | |||
| อุณหภูมิในการทำงาน ( ℃ ) | -20 ~ + 65 | |||
| อินเทอร์เฟซ | 4.3-10 ตัวเมีย | |||
| กำลังไฟเข้า (W) | 200 | |||
| การป้องกันฟ้าผ่า | 3kA; 10/350 μs pulse | |||

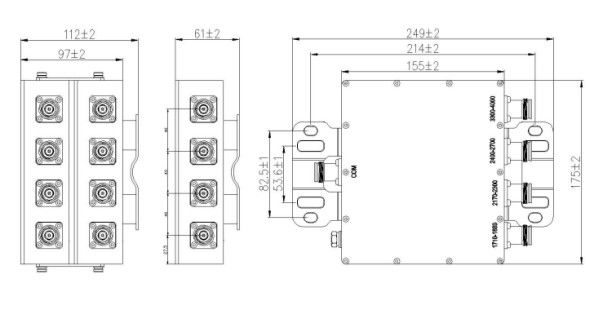

| ขนาด (มม.)(ยาว×กว้าง×สูง, ไม่รวมขั้วต่อ) | 175X155X61 | |||
| สี | เทา(ML440c) | |||
| สอดคล้องกับ ROHS | ใช่ | |||
A Quad-Band Combiner เป็นอุปกรณ์ RF (ความถี่วิทยุ) ชนิดพิเศษที่ออกแบบมาเพื่อรวมหรือกระจายสัญญาณในสี่ช่วงความถี่ที่แตกต่างกันไปยังสายส่งหรือระบบเสาอากาศเดียว มันช่วยเพิ่มประสิทธิภาพของสัญญาณในขณะที่ลดการรบกวน ทำให้เป็นสิ่งจำเป็นในระบบการสื่อสารไร้สายแบบหลายคลื่นความถี่
The Quad-Band Combiner ใช้ เทคโนโลยีการกรองแบบพาสซีฟ (เช่น ตัวกรองโพรงหรือตัวแยกสัญญาณ) เพื่อแยกและรวมสัญญาณจากสี่คลื่นความถี่ พอร์ตอินพุตแต่ละพอร์ตได้รับการปรับแต่งให้เป็นช่วงความถี่เฉพาะ ในขณะที่เอาต์พุตที่รวมกันยังคงมีการสูญเสียการแทรกต่ำและการแยกสัญญาณสูงระหว่างคลื่นความถี่ สิ่งนี้จะป้องกันการรบกวนข้ามและรับประกันความสมบูรณ์ของสัญญาณ
ในเสาส่งสัญญาณโทรศัพท์มือถือ ตัวรวมสัญญาณแบบ quad-band ช่วยให้เสาอากาศเดียวส่ง/รับสัญญาณ GSM (900MHz), LTE (1800MHz) และ 5G (3.5GHz) พร้อมกัน
|
|
