| MOQ: | 10 |
| ราคา: | USD 7~12 |
| payment method: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
ความถี่ในวงความถี่กว้าง
PIM ต่ํา
VSWR ดี

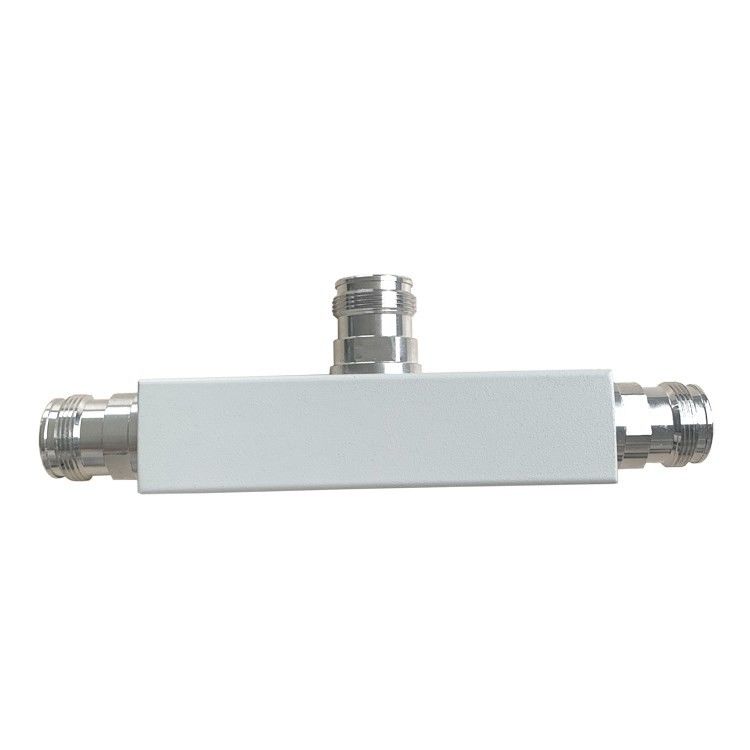

Vinncom มีหลากหลายเครื่องจับ RFด้วยช่วงความถี่ที่แตกต่างกันและประเภทของพานRF Tapperมีสี่ส่วนความถี่,มี 3 แบบของ PIMRF Tapperเป็นอุปกรณ์ที่คล้ายกับเครื่องเชื่อมทิศทาง ใช้ในการแยกสัญญาณเข้าเป็นสองส่วน สําหรับการจับสัญญาณออกและการส่งสัญญาณหลักดังนั้นสาเหตุนี้เครื่องจับ RFhไม่มีแนวทางแทปเปอร์ของเรามี PIM ต่ํา และสามารถไปถึง -160.
|
ส่วน จํานวน |
VN-TAP-03860-OPx- 160 |
|
||||||||||||||||||
|
การดําเนินงาน ความถี่(MHz ) |
380-960/1710-2700/3500-4500/4900-6000 |
|
||||||||||||||||||
|
อุปสรรค( โอม ) |
50 |
|
||||||||||||||||||
|
เครื่องเชื่อมกระบะ(dB) |
5 |
6 |
7 |
8 |
9 |
10 |
13 |
15 |
20 |
30 |
|
|||||||||
|
ความสูญเสียการเชื่อมต่อ (dB) |
≤2.2 |
≤1.8 |
≤1.5 |
≤1.2 |
≤1.0 |
≤0.9 |
≤0.8 |
≤0.6 |
≤0.5 |
≤0.4 |
|
|||||||||
|
VSWR |
380-960MHz |
1.40 |
1.35 |
1.32 |
1.32 |
1.30 |
1.30 |
1.28 |
1.28 |
1.25 |
1.35 |
|
||||||||
|
1710-2700MHz |
1.40 |
1.35 |
1.32 |
1.32 |
1.31 |
1.30 |
1.28 |
1.28 |
1.25 |
1.35 |
|
|||||||||
|
3400-4500MHz |
1.35 |
1.35 |
1.34 |
1.33 |
1.32 |
1.32 |
1.30 |
1.28 |
1.28 |
1.35 |
|
|||||||||
|
4900-6000MHz |
1.40 |
1.38 |
1.35 |
1.34 |
1.32 |
1.32 |
1.30 |
1.30 |
1.28 |
1.35 |
|
|||||||||
|
ความอดทนในการเชื่อม ((dB) |
380-960MHz |
±1.6 |
±1.6 |
±1.7 |
±1.7 |
±1.8 |
±1.8 |
±1.8 |
±2.0 |
±2.2 |
±2.4 |
|
||||||||
|
1710-2700MHz |
±1.5 |
±1.5 |
±1.6 |
±1.6 |
±1.6 |
±1.6 |
±1.7 |
±2.1 |
±2.1 |
±2.3 |
|
|||||||||
|
3400-4500MHz |
±1.4 |
±1.4 |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
±1.6 |
±2.0 |
±2.0 |
±2.2 |
|
|||||||||
|
4900-6000MHz |
±1.5 |
±1.5 |
±1.7 |
±1.7 |
±1.8 |
±1.8 |
±1.8 |
±2.1 |
±2.2 |
±2.4 |
|
|||||||||
|
ขนาด(mm) ((L×W× H, ยกเว้นเครื่องเชื่อม) |
A |
B |
|
|||||||||||||||||
|
IM3 (dBc @ 2×43dBm) |
- 160 |
|
||||||||||||||||||
|
พลัง การจัดอันดับ |
300W |
|
||||||||||||||||||
|
การใช้งาน |
ภายใน ภายนอก |
|
||||||||||||||||||
|
ระดับการคุ้มครอง |
IP65 |
|
||||||||||||||||||
|
อุณหภูมิการทํางาน( °C ) |
-35 ~ 75oC |
|
||||||||||||||||||
|
อินเตอร์เฟซ |
4.3-10 หญิง |
|
||||||||||||||||||
|
ขนาด(mm) ((L×W× H, ยกเว้นเครื่องเชื่อม) |
97*25*25 |
|
||||||||||||||||||
|
ความสอดคล้องกับ ROHS |
ใช่ |
|
||||||||||||||||||
|
คําสังเกต |
ติดตั้ง กล่อง รวม |
|
||||||||||||||||||
|
|
