| MOQ: | 5 ชิ้น |
| ราคา: | negotiable |
| payment method: | D/A, D/P, ที/ที, แอล/C |
| Supply Capacity: | 1,000 ชิ้นต่อวัน |

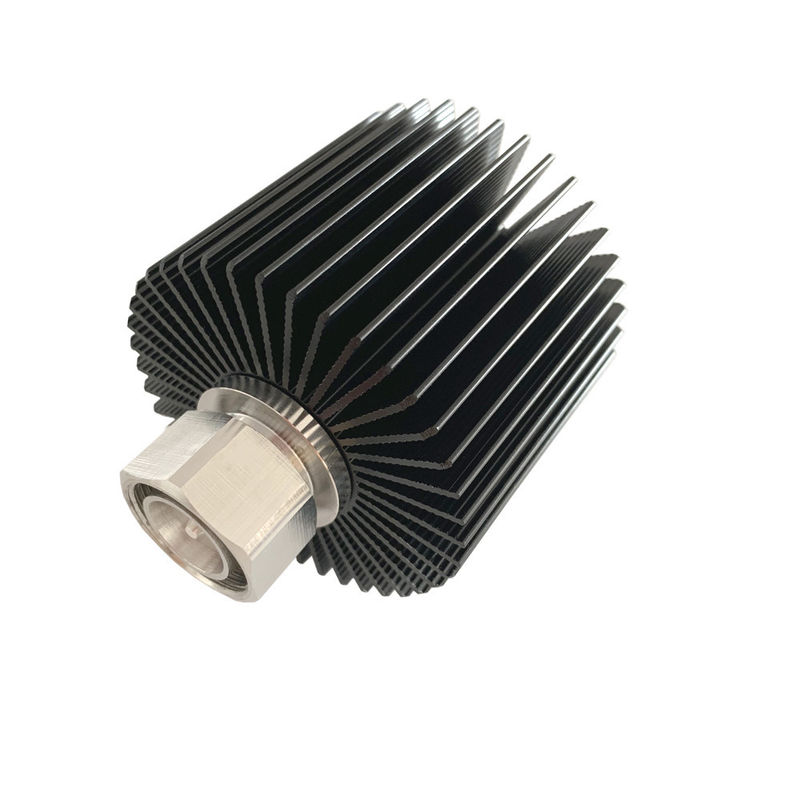

30 วัตต์ DC-3.8/4.0GHz 4.3-10 ชาย RF ภาระปลอม
| เลขส่วน | VN-LD-4G-30W-OPm |
| ความถี่ในการทํางาน (GHz) | 0-4 |
| อัตราต่อต้าน (โอม) | 50 |
| VSWR | ≤ 1.20 |
| IM3(dBc @ 2×37dBm) | -110 / -120 |
| การใช้งาน | ภายในและภายนอก |
| ระดับการคุ้มครอง | IP65 |
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 |
| อินเตอร์เฟซ | 4.3-10 ชาย |
| พลังการจัดการ (Watt, max) | 30 |
| ขนาด (มม) ((L × W × H ยกเว้นเครื่องเชื่อม) | 50 ×Φ60 |
| น้ําหนักสุทธิ (g) | 210 ± 20 |
| ขนาดบรรจุ (mm,L × W × H) | 65 × 65 × 85 |
| ขนาดกล่องบรรจุ(mm,L×W×H) | 350 × 350 × 185 |
| ความสอดคล้องกับ ROHS | ใช่ |
ภาระปลอม / การสิ้นสุด PIM ต่ํา / ภาระคืออุปกรณ์ที่ใช้ในการหยุดท่าบางส่วนเป็นภาระพลังงาน RF เมื่อทดสอบผลิตภัณฑ์ RF อื่น ๆ หรือหยุดรังสีพลังงาน RF เมื่อท่าบางส่วนไม่ได้ใช้ในขณะนี้ทฤษฎีคือการจับคู่อุปสรรคคล้ายกับอุปกรณ์จริงที่จะเชื่อมต่อกับระบบ RF. ภาระปลอมยังจะดูดซับพลังงานบางส่วนและการได้รับความร้อนเมื่อระบบ RFA ทํางาน, ดังนั้นเมื่อใช้ภาระปลอมที่จะหยุดบางท่าทางในระบบ RF, ให้ความสนใจในการจัดการพลังงาน,ไม่งั้นมันอาจจะร้อนเกิน.
Vinncom จะจัดส่งภาระปลอมในพลังงานที่แตกต่างกัน สําหรับช่วงความถี่ที่แตกต่างกัน มันสามารถสูงถึง 67GHz
สําหรับระบบ RF บางส่วน มันต้องการค่า PIM ดี, vinncom สามารถให้ -130dbc,-140dbc และ -165dbc PIM.
|
|
