| MOQ: | 5 |
| ราคา: | negotiable |
| payment method: | L/C, D/A, D/P, T/T |
| Supply Capacity: | 200 ชิ้นต่อวัน |

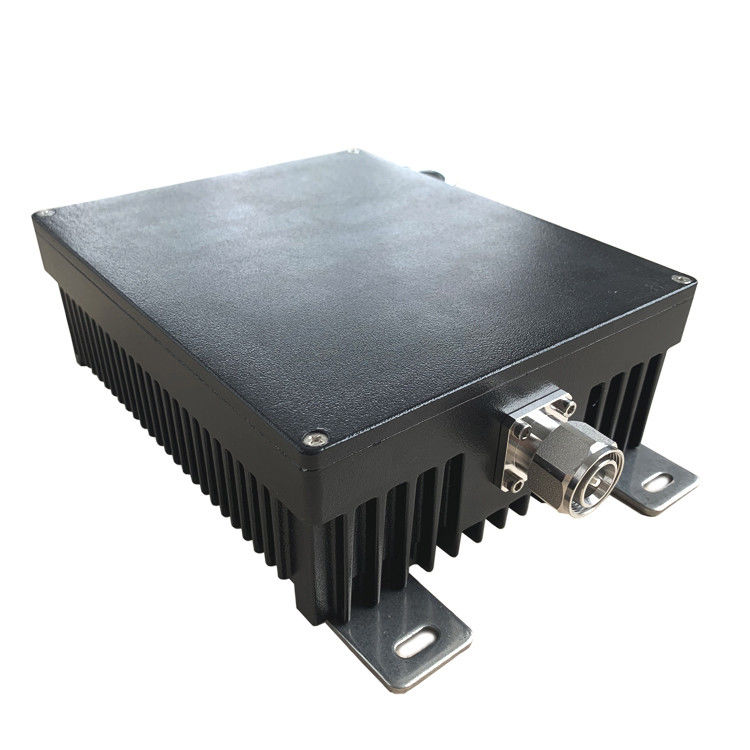

200 วัตต์ 3.8GHZ 4GHZ 6GHZ 4.3-10 เพศชาย PIM ต่ํา -163dbc -165dbc การสิ้นสุดภาระ RF
| เลขส่วน | VN-LD-4G-200W-OPm-S-160 |
| ความถี่ในการทํางาน (GHz) | 0-4 |
| อัตราต่อต้าน (โอม) | 50 |
| VSWR | ≤1.30 (≤1.2 @ DC-3.8G) |
| IM3(dBc @ 2×43dBm) | - 160 |
| การใช้งาน | ภายในและภายนอก |
| ระดับการคุ้มครอง | IP65 |
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 |
| อินเตอร์เฟซ | 4.3-10 ชาย |
| พลังการจัดการ (Watt, max) | 200 |
| ขนาด (มม) ((L × W × H ยกเว้นเครื่องเชื่อม) | 180X150X62 |
| น้ําหนักสุทธิ (g) | 2340 ± 20 |
| ขนาดบรรจุ (mm,L × W × H) | 305 × 170 × 115 |
| ขนาดกระเป๋าบรรจุ (mm,L × W × H) | 620 × 360 × 180 |
| ความสอดคล้องกับ ROHS | ใช่ |
ภาระปลอม / การสิ้นสุด PIM ต่ํา / ภาระคืออุปกรณ์ที่ใช้ในการหยุดท่าบางส่วนเป็นภาระพลังงาน RF เมื่อทดสอบผลิตภัณฑ์ RF อื่น ๆ หรือหยุดรังสีพลังงาน RF เมื่อท่าบางส่วนไม่ได้ใช้ในขณะนี้ทฤษฎีคือการจับคู่อุปสรรคคล้ายกับอุปกรณ์จริงที่จะเชื่อมต่อกับระบบ RF. ภาระปลอมยังจะดูดซับพลังงานบางส่วนและการได้รับความร้อนเมื่อระบบ RFA ทํางาน, ดังนั้นเมื่อใช้ภาระปลอมที่จะหยุดบางท่าทางในระบบ RF, ให้ความสนใจในการจัดการพลังงาน,ไม่งั้นมันอาจจะร้อนเกิน.
Vinncom จะจัดส่งภาระปลอมในพลังงานที่แตกต่างกัน สําหรับช่วงความถี่ที่แตกต่างกัน มันสามารถสูงถึง 67GHz
สําหรับระบบ RF บางส่วน มันต้องการค่า PIM ดี, vinncom สามารถให้ -130dbc,-140dbc และ -165dbc PIM.
|
|
