รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Vinncom
ได้รับการรับรอง: ROHS ISO9000
หมายเลขรุ่น: VN-HC2x1-0738-OD
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: negotiable
เงื่อนไขการชำระเงิน: ดี/เอ, แอล/C, ดี/พี, ที/ที
สามารถในการผลิต: 300 ชิ้นต่อวัน
ความถี่: |
698-2700เมกะเฮิร์ตซ์ 698-3800เมกะเฮิร์ตซ์ |
เครื่องเชื่อม: |
ดินหญิง |
สี: |
ปรับแต่ง |
OEM/ODM: |
ยอมรับ |
PIM ต่ำ: |
-130dbc เป็นตัวประกอบ -160dbc เป็นตัวต่อ 3dB |
การใช้งาน: |
ความปลอดภัยสาธารณะของ DAS IBS |
เป็นไปตามมาตรฐาน: |
การปฏิบัติตาม |
การออกแบบ: |
วงกว้าง |
ความถี่: |
698-2700เมกะเฮิร์ตซ์ 698-3800เมกะเฮิร์ตซ์ |
เครื่องเชื่อม: |
ดินหญิง |
สี: |
ปรับแต่ง |
OEM/ODM: |
ยอมรับ |
PIM ต่ำ: |
-130dbc เป็นตัวประกอบ -160dbc เป็นตัวต่อ 3dB |
การใช้งาน: |
ความปลอดภัยสาธารณะของ DAS IBS |
เป็นไปตามมาตรฐาน: |
การปฏิบัติตาม |
การออกแบบ: |
วงกว้าง |

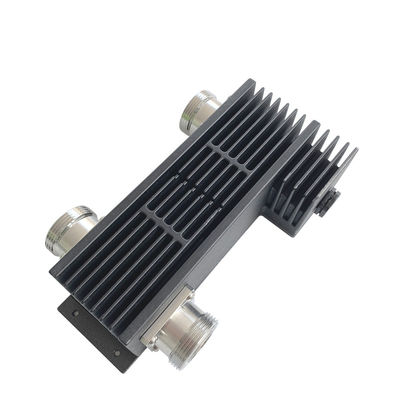

698-2700/3800MHz DIN หญิง PIM ต่ํา 3dB Hybrid Coupler Combiner สําหรับ DAS IBS
| เลขส่วน | VN-HC2x1-0738-OD |
| ความถี่ในการทํางาน (MHz) | 700-3800 |
| อัตราต่อต้าน (โอม) | 50 |
| VSWR | 1.25 |
| การเชื่อมต่อ (dB) | 3 |
| ความสูญเสียการใส่ (dB) | ≤ 0.8 ((ไม่รวมการขาดทุนจากการแยก) |
| การแยกแยก (dB) | 20 |
| IM3 (dBc @ 2×43dBm) | -130 |
| การใช้งาน | ภายในและภายนอก |
| ระดับการคุ้มครอง | IP65 |
| อุณหภูมิการทํางาน (°C) | -40 ~ + 80 |
| อินเตอร์เฟซ | DIN หญิง |
| พลังการจัดการ (Watt, max) | 200 |
| พลังงานสูงสุด (Watt, max) | 1200 |
| ขนาด (มม) ((L × W × H ยกเว้นเครื่องเชื่อม) | 145.2X71X46 |
| น้ําหนักสุทธิ (g) | 890 |
| ขนาดบรรจุ (mm,L × W × H) | 175X110X50 |
| ขนาดกระเป๋าบรรจุ (mm,L × W × H) | 570X360X120 |
| ความสอดคล้องกับ ROHS | ใช่ |
คอมไฮบริด คอมไบเนอร์ ใช้ในการแยกและคอมไบเนอร์สัญญาณ RF. มันเกี่ยวข้องกับ 3 dB ไฮบริดที่ใช้สายส่ง PCB หรือไฮบริด 3 dB ไดเอเลคทริกและมักจะใช้เป็นเครื่องรวมในระบบแอนเทนน์กระจาย (DAS).
Vinncom มีเครื่องรวมไฮบริดหลายประเภท สําหรับความถี่ที่แตกต่างกัน ตั้งแต่ 130MHZ ถึง 6000MHZ ตัวอย่างเช่น 2in1out, 3in3out และ 4in4out สําหรับการใช้งานที่แตกต่างกัน และผลิตภัณฑ์ที่กําหนดเองก็ต้อนรับด้วย
